求救 8H系列，ADC采集交流电压信号算法！

198390***

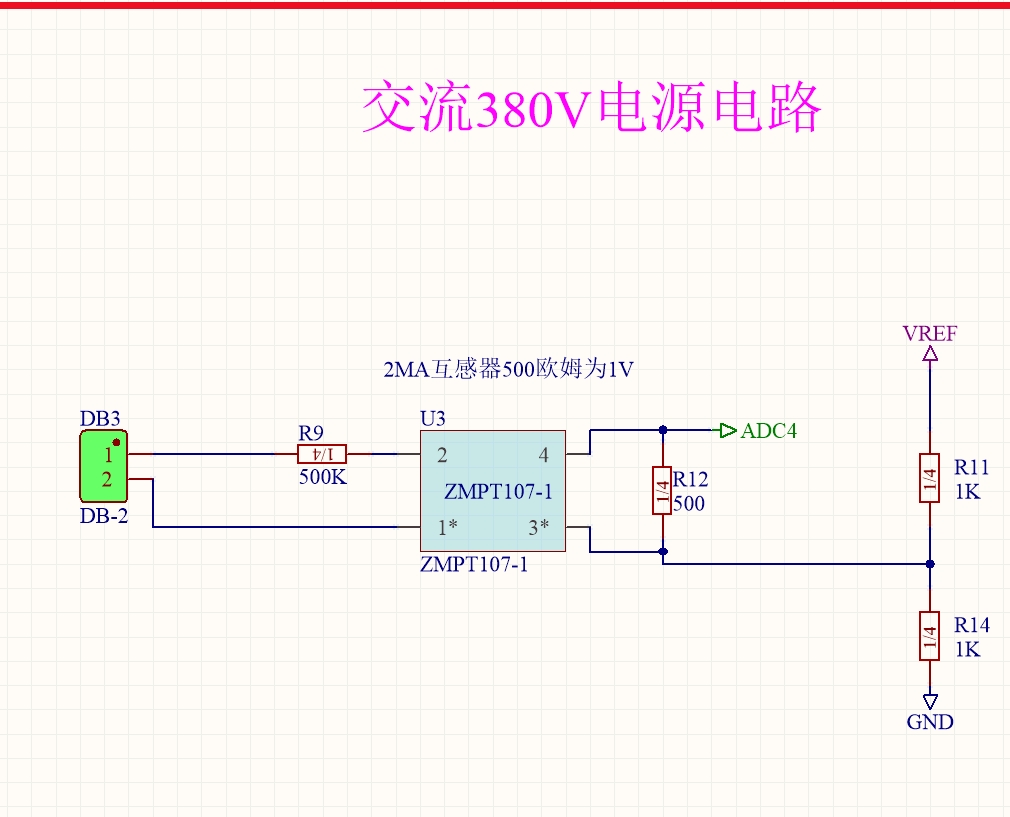

如题是这样的大神们，小白我用一款2MA的电压型电流互感器，项目是1000V的交流电压测量 如图；

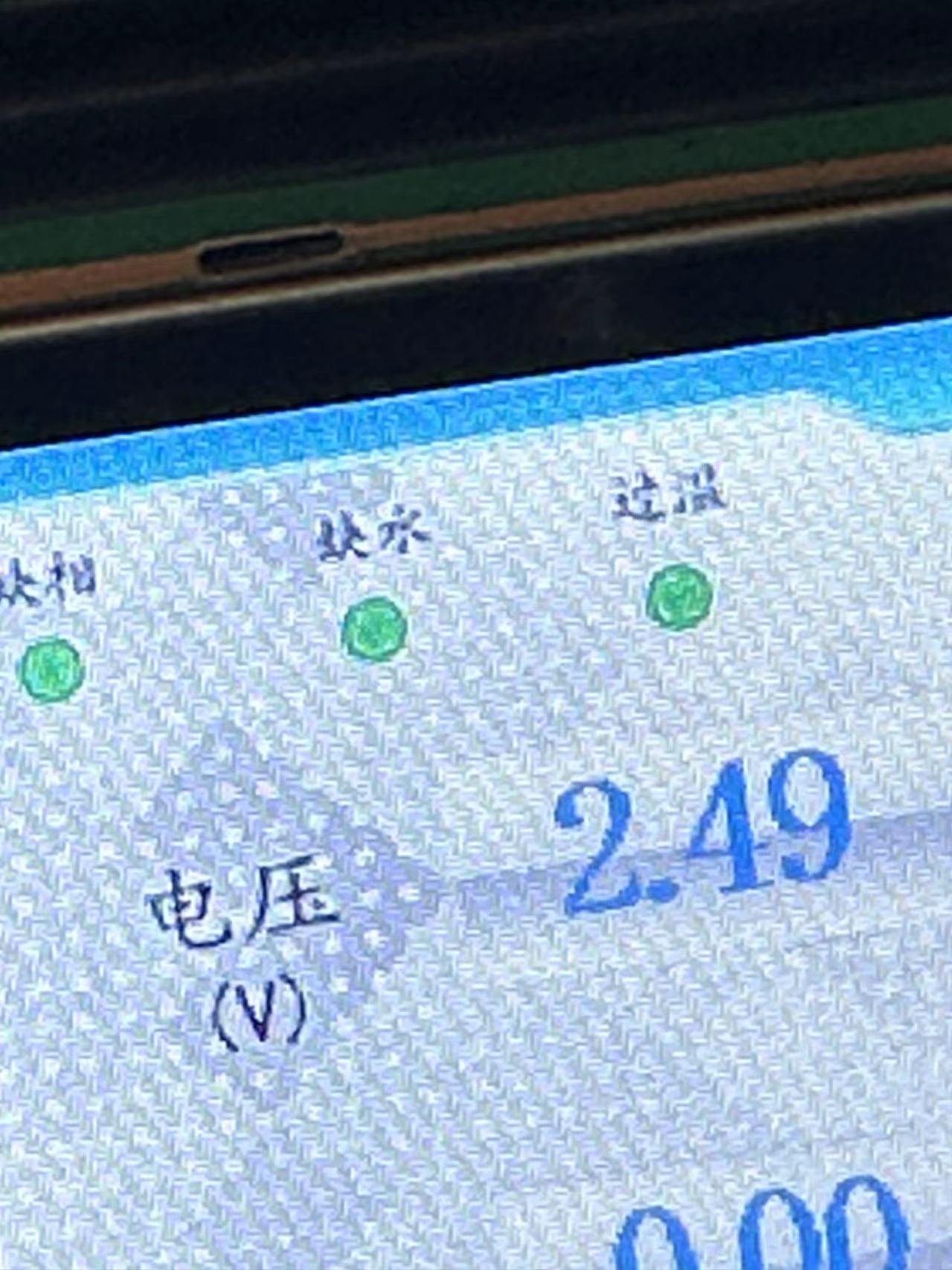

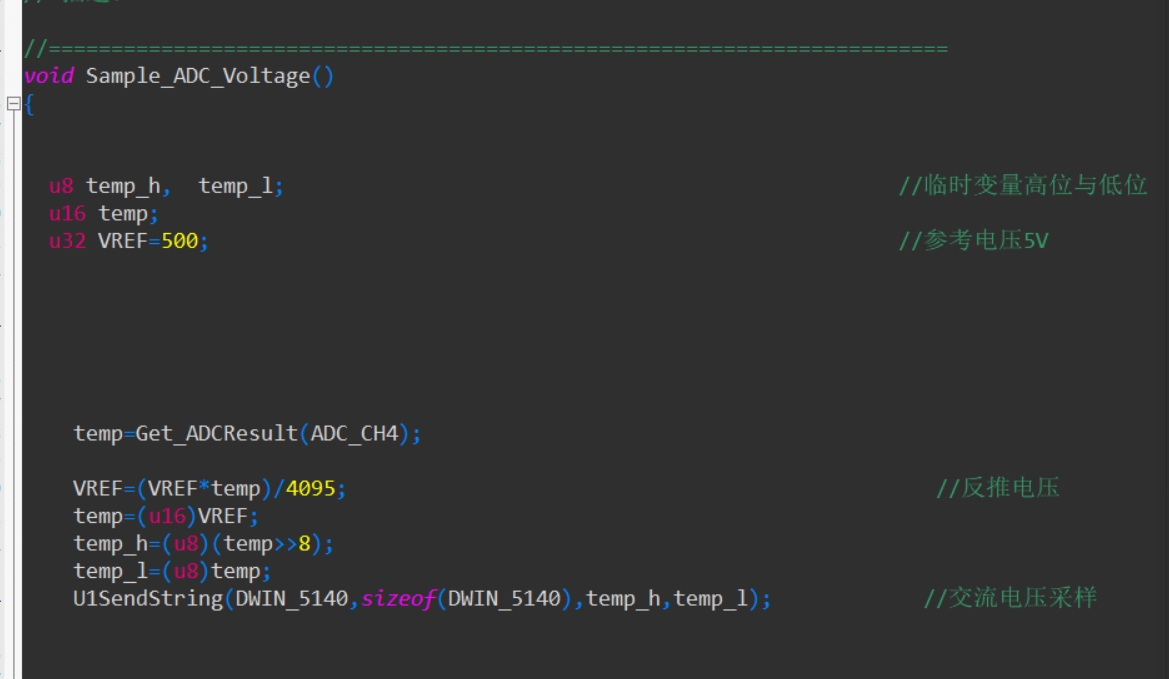

我用基准电压5V是我伏，我交流测现在输入的是33V交流电压，现在采集电压指示有33V交流电压情况下，
电压显示2.49----2.44,然后高值在2.54来回跳动，请教大神们们如何转换成稳定的电压33V显示，不会求教大神们

Debu***

500K电阻，1:1电流型电压互感器，500Ω负载电阻

1000V/500KΩ=2mA
2mA*500Ω=1V
如果VREF=5V，±1V的范围是1.5~3.5V，动态范围过小，不合理

Debu***

基准5V，VCC必须大于等于5V，VCC极限5.5V，如果VREF接VCC，注意电源电压是否准，纹波不能大，电流不能波动，电源的负载调整率也有影响
如果VREF=2.5V，ADC输入范围0.25~2.25V，是合理的

198390***

谢谢大神，本来设计的时候是打算用TL431做基准的，谁知道画图时候忘啦哈哈

小***

纯硬件的

198390***

小*** 发表于 2024-8-14 13:46
纯硬件的

谢谢大神

198390***

小*** 发表于 2024-8-14 13:46
纯硬件的

这个电路380V可以检测到么

小***

198390*** 发表于 2024-8-14 14:22
这个电路380V可以检测到么

可以

198390***

小*** 发表于 2024-8-14 13:46
纯硬件的

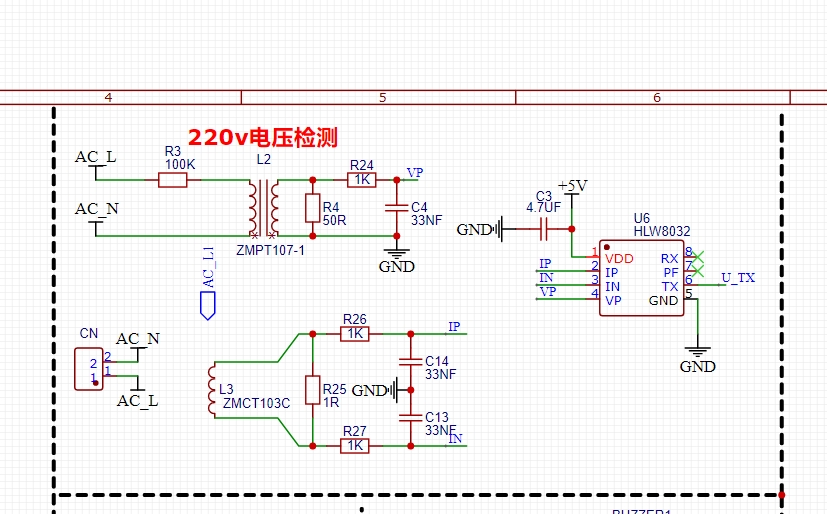

大神，这个图电流互感器ZMCT103C 的另一端需要接GND么，我见网上有的接地

小***

198390*** 发表于 2024-12-13 19:38
大神，这个图电流互感器ZMCT103C 的另一端需要接GND么，我见网上有的接地

8032 芯片的电流检测时差分输入
