8H8K64U驱动OLED屏IIC显示

liji***

自己设计的PCB，基于8H8K64U，扩展接口包含IIC OLED、WS2812、DHT11温湿度传感器接口。

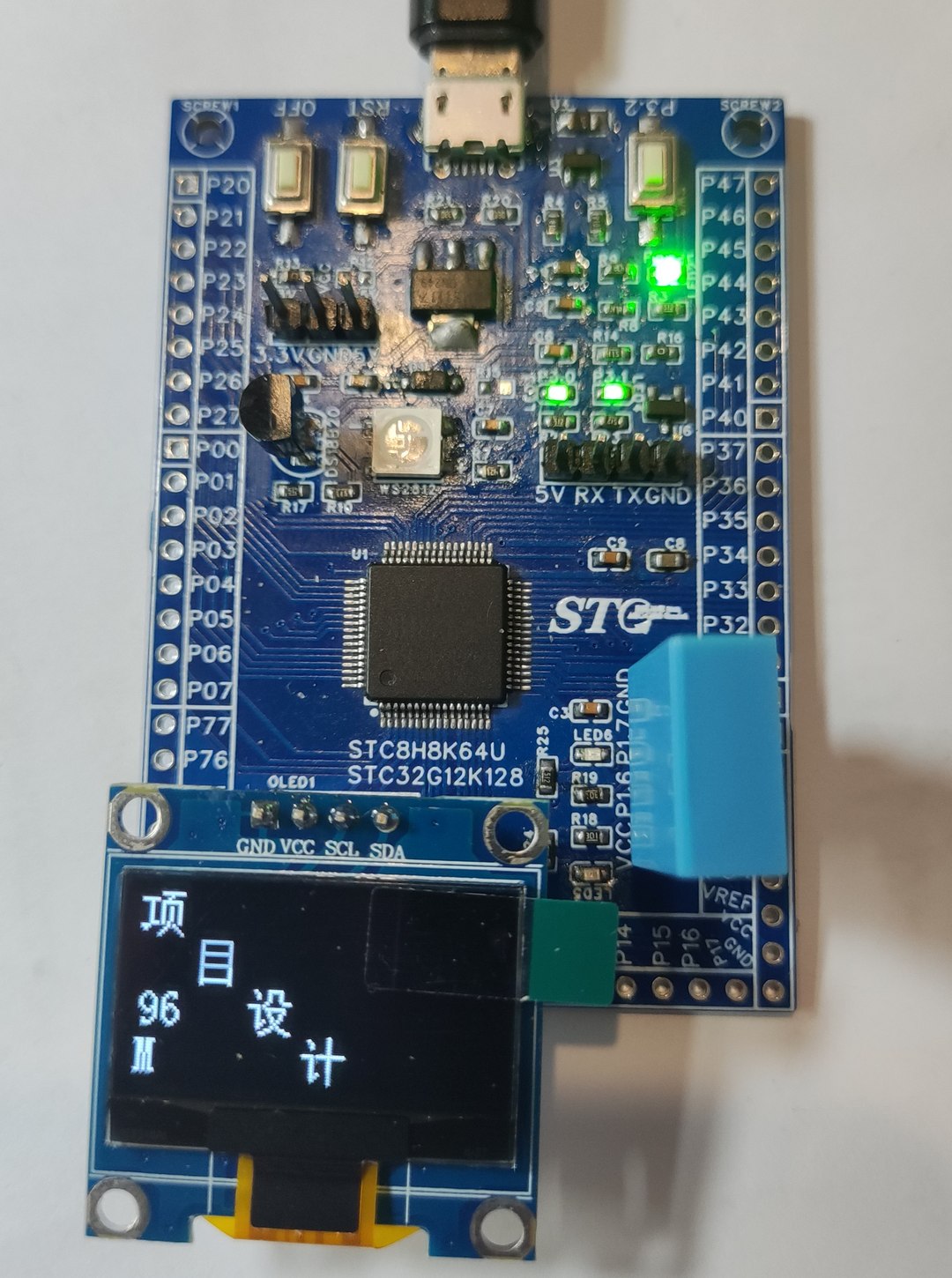

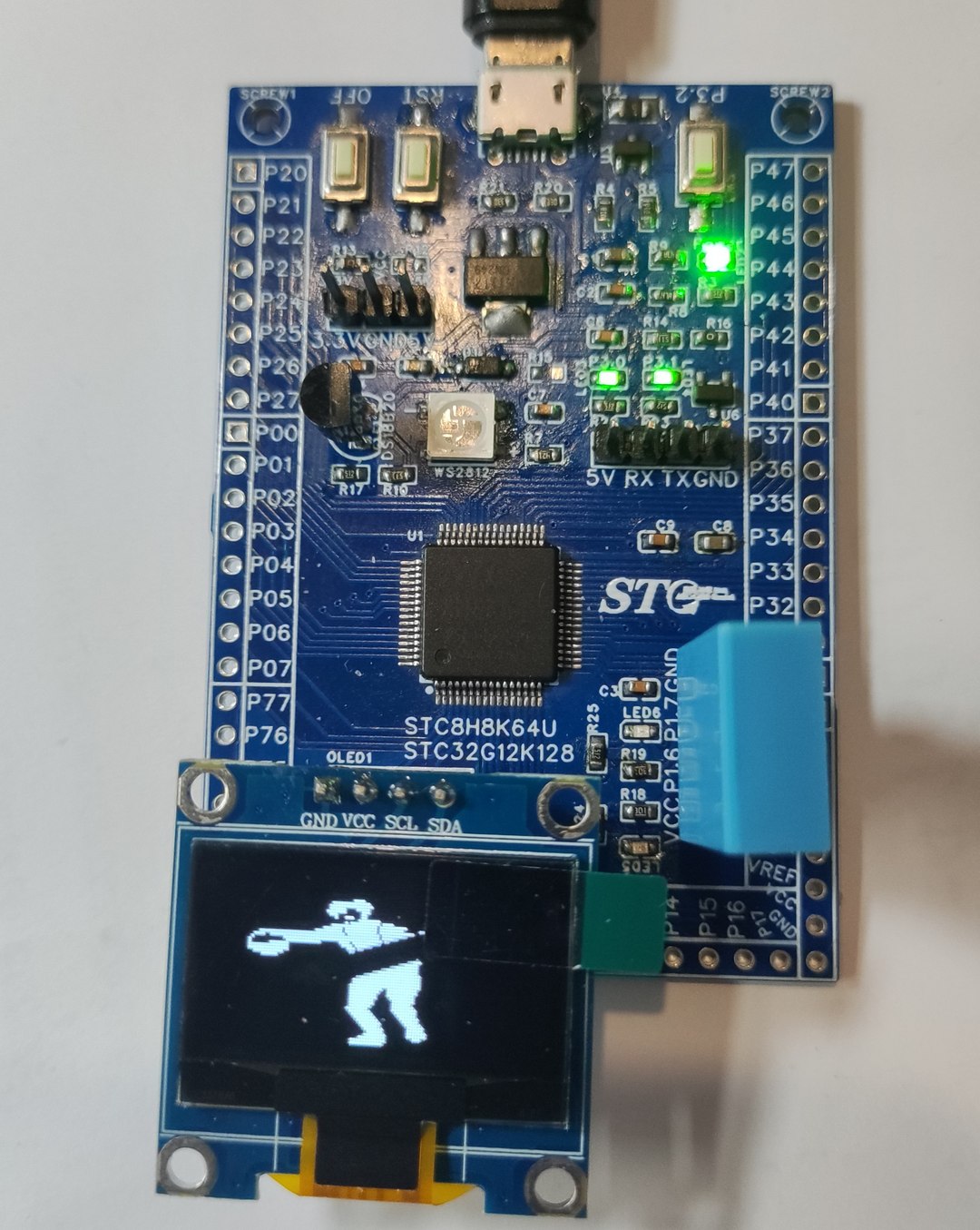

这里展示了该开发板驱动OLED屏显示字符串、汉字、字符、数字和图片的显示效果



视频展示



主代码

/*----------------------------------------------------------------*/
#include "STC8H.h"
#include "oled.h"                //OLED引脚定义、控制函数
#include "bmp.h"                //图片字模存放位置
//#include "logo.h"                // picture position
/*-------------- GPIO initialize ------------------*/
void GPIO_Init();

int main(void)
{
        GPIO_Init();
        OLED_Init();                        //初始化OLED
        OLED_ColorTurn(0);                //0正常显示，1 反色显示
        OLED_DisplayTurn(0);        //0正常显示  1 屏幕翻转显示
        while(1)
        {
                //-------------------------------------------
                OLED_DrawBMP(0,0,128,64,BMP1);                 //图片显示

                delay_ms(200);                                                  //延时
                OLED_Clear();                                                  //清屏

                OLED_DrawBMP(0,0,128,64,BMP2);

                delay_ms(200);                                                  //延时
                OLED_Clear();                                                  //清屏
                //-------------------------------------------
                OLED_ShowString(0,0,"Temp:",16);
                OLED_ShowString(43,0,"65",16);
                OLED_ShowString(60,0,".",16);
                OLED_ShowString(70,0,"42",16);
                OLED_ShowString(89,0,"C",16);

                OLED_ShowString(0,2,"RH:",16);
                OLED_ShowString(43,2,"12",16);
                OLED_ShowString(60,2,".",16);
                OLED_ShowString(70,2,"42",16);
                OLED_ShowString(89,2,"%",16);

                OLED_ShowString(0,4,"ECNU",16);                  //显示字符串
                OLED_ShowString(40,4,"2024/08/13",16);//显示字符串
                OLED_ShowString(0,6,"Shanghai,China",16);                  //显示字符串

                delay_ms(500);                                                  //延时
                OLED_Clear();                                                  //清屏
                //-------------------------------------------
                OLED_ShowChinese(0,0,0,16);
                OLED_ShowChinese(20,2,1,16);
                OLED_ShowChinese(40,4,2,16);
                OLED_ShowChinese(60,6,3,16);
                OLED_ShowChar(0,6,'M',16);
                OLED_ShowNum(0,4,596,2,16);
                delay_ms(500);                                                  //延时
                OLED_Clear();                                                  //清屏
                //-------------------------------------------

                OLED_DrawBMP(0,0,128,64,BMP1);
                delay_ms(200);
                OLED_Display_Off();
                OLED_Display_On();
                OLED_DrawBMP(0,0,128,64,BMP2);
                delay_ms(200);
                OLED_Display_Off();
                OLED_Display_On();
        }

}

void GPIO_Init()
{
        P0M1 = 0x00;   P0M0 = 0x00;
  P1M1 = 0x00;   P1M0 = 0x00;
  P2M1 = 0x00;   P2M0 = 0x00;
  P3M1 = 0x00;   P3M0 = 0x00;
  P4M1 = 0x00;   P4M0 = 0x00;
  P5M1 = 0x00;   P5M0 = 0x00;
        P6M1 = 0x00;   P6M0 = 0x00;
  P7M1 = 0x00;   P7M0 = 0x00;
}
复制代码

完整工程文件见附件。

liji***

PCB由嘉立创EDA创建，详见：https://oshwhub.com/lijinlei0907/stc8h-ws2812-color-control-board

wyga***

感谢分享！！！

鸿***

感谢开源

vb2***

通过J2输出DTR和RTS信号：P15为DTR1，P13为RTS1，P14为DTR2，P34为RTS2。
P13 P15
P14 P34
是不是AI8h8k64u  sop16 用不上?
只能tssop20才可以用到

vb2***

vb2*** 发表于 2025-7-11 22:53
通过J2输出DTR和RTS信号：P15为DTR1，P13为RTS1，P14为DTR2，P34为RTS2。
P13 P15
P14 P34

回错贴了. 一个页面开了两个,,不好意思

daqingp***

谢谢

代码***

正好手上有一个20脚的stc8h8k64u的板子，给客户做的检测I2C传感器的样板，换上OLED，用这个程序，一次通过，谢谢分享

李***

谢谢，测试了确实没问题，不过楼主为什么要用软件i2c啊，硬件i2c的控制也是很简单的啊。
就比如我之前给TM1650写的硬件i2c的库函数，其中的写函数是这么写的，这么搞的话延时都靠cpu阻断循环，带oled压力很大的。
//I2C命令表
#define I2C_IDLE 0X00
#define I2C_START 0X01
#define I2C_STOP 0X06
#define I2C_SENDMS 0X02
#define I2C_RECV_ACK 0X03
void I2C_CMD(unsigned char CMD){//I2C命令设置
    unsigned int Release_Timer = 0;
    I2CMSCR = (I2CMSCR & 0XF0) | CMD;//只填低四位
    //头文件中没有MSIF的定义，因此只能手动做与运算
    while(!(I2CMSST & 0X40)){
        if(++Release_Timer > 10000) {
            TM1650_Error = 1;break;}}//等待I2C控制器执行完命令，超时则退出
    I2CMSCR = (I2CMSCR & 0XF0) | I2C_IDLE;//清空I2C命令
    I2CMSST &= ~0X40;//清除完成标志(~0X40 = 10111111,做与运算，可清零bit6位)
}
bit I2C_Check_ACK(void){//TM1650不需要确认ACK
    unsigned char a = 0;
    a = (I2CMSST & 0X02);//读取I2CMSST B1位是否为1
    return a;//返回1或0
}
void TM1650_Write(unsigned char Data,unsigned char Addr){//底层发送数据驱动
    //此处不需I2C开始与停止发送，而是手动添加，可连续发送。
    if(Addr != 0){//如果需要在同一地址发送超过8bit数据，可令Addr=0
        I2C_CMD(I2C_START);
        I2CTXD = Addr;//不需要担心时序，每字节后必须有一个ack，时间足够
        I2C_CMD(I2C_SENDMS);//发送命令
        I2C_CMD(I2C_RECV_ACK);//接受ACK
        I2CTXD = Data;//先发地址，后发数据
        I2C_CMD(I2C_SENDMS);
        I2C_CMD(I2C_RECV_ACK);
        I2CTXD = 0;//清空发送寄存器
        I2C_CMD(I2C_STOP);
    }
    else{//往一个八位地址一直发数据，比如写OLED屏（特殊设备有16位I2C地址，在这里不做讨论）
        I2CTXD = Data;//先发地址，后发数据
        I2C_CMD(I2C_SENDMS);
        I2C_CMD(I2C_RECV_ACK);
    }
}
