DMA 并口显示

c2016***

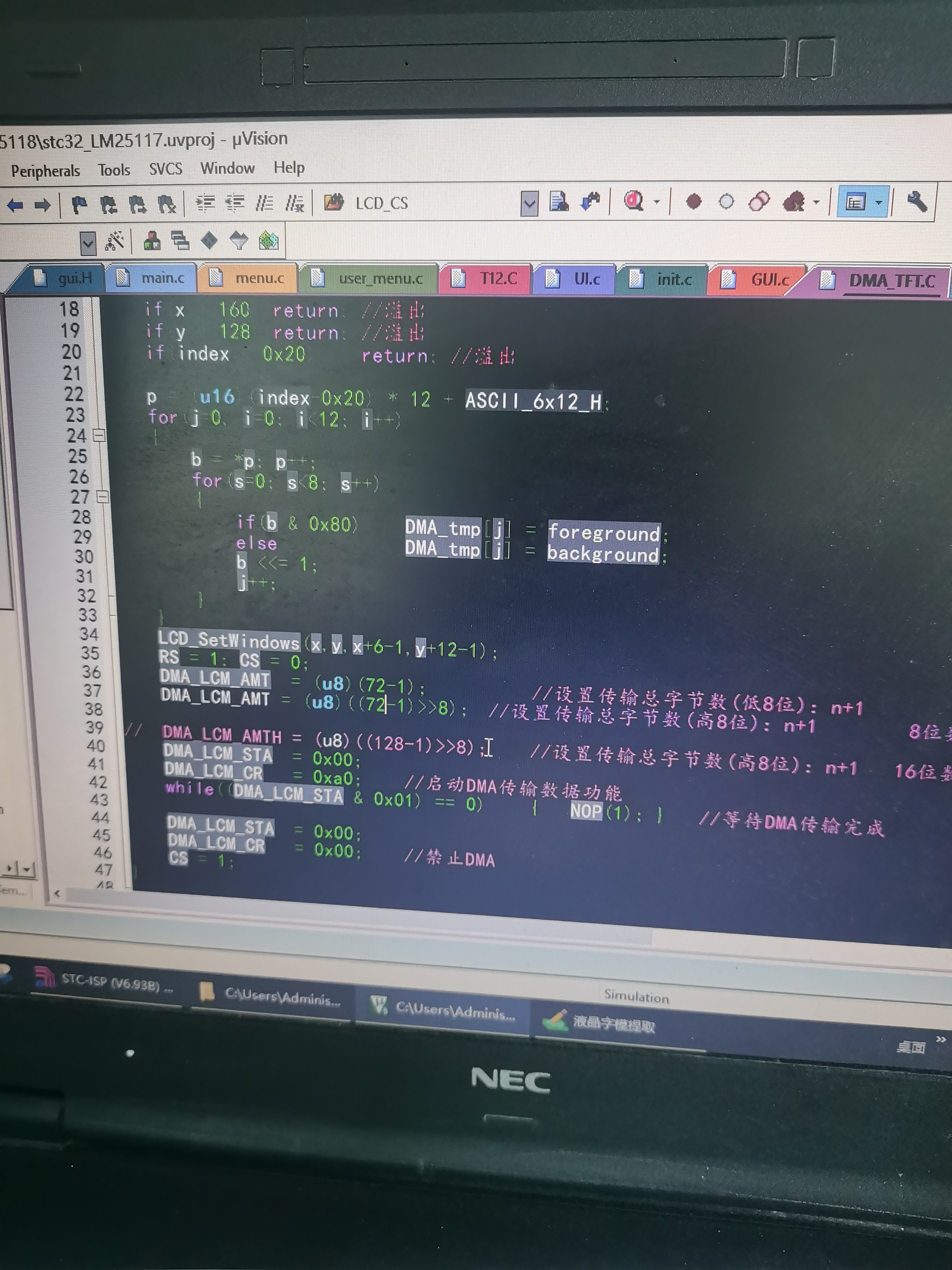

用DMA 8位并口显示一些常用字母，显示8x16的可以正常显示，
显示6x12的，就不知道显示的什么东西了，有没有大佬帮忙看看那里不对

Debu***

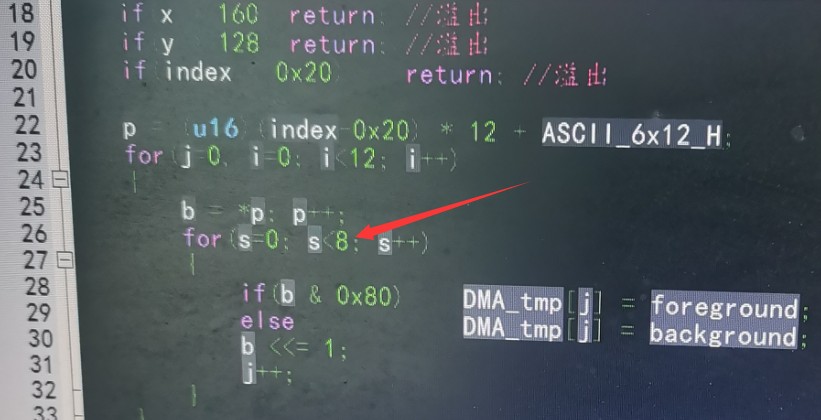

这里改成6呢？

c2016***

DebugLab 发表于 2024-8-13 09:57
这里改成6呢？

改成6也不对的，我试过

c2016***

DebugLab 发表于 2024-8-13 09:57
这里改成6呢？

改成6也不对的，我试过

21cns***

你使用的8*16与6*12字库是同样的扫描方式吗？

c2016***

21cnsound 发表于 2024-8-13 11:29
你使用的8*16与6*12字库是同样的扫描方式吗？

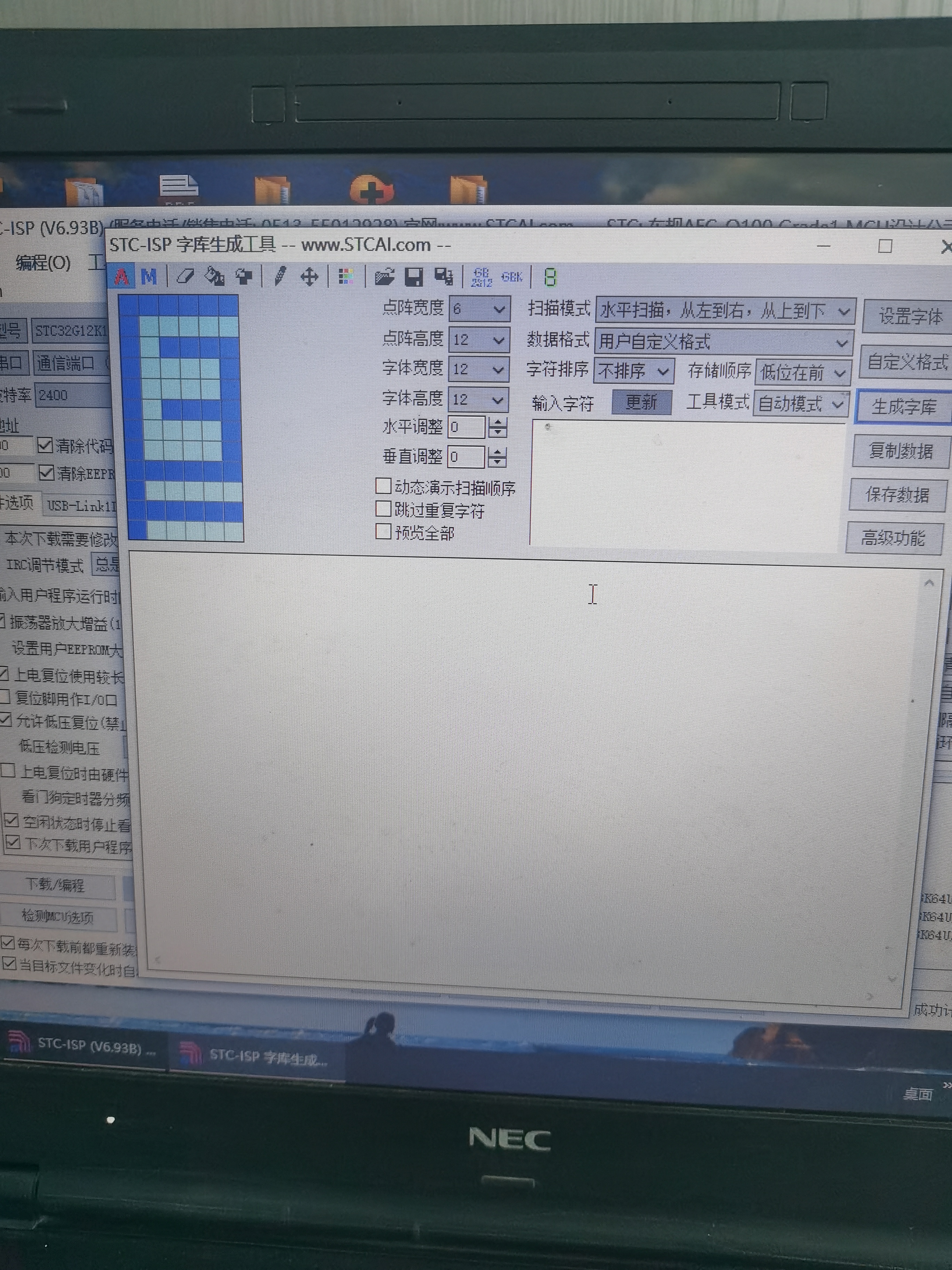

一样的，取模软件是stc -isp，6x12取样出来是9位，不能显示，然后我换了一个软件取出来12位，还是不能显示，最后，我用stc- isp取点阵宽度和高度都是12，取出来是18位，修改好后，可以正常显示出来，但是，但是显示有很明显的闪烁感，明显不对，6x12字体取模都是12位，stc取模软件是9位，

zhangs***

• 字体数据不匹配：
  • 确保使用的6x12字体数据是正确且完整的。有时候，字体数据可能损坏或不完整，导致显示异常。
  • 检查字体数据的格式是否与显示设备或软件的预期格式相匹配。

• 显示缓冲区设置错误：
  • DMA传输时，需要正确设置源数据（字体数据）和目标地址（显示缓冲区）。如果目标缓冲区的设置与字体大小不匹配，可能会导致显示异常。
  • 对于6x12字体，需要确保显示缓冲区的大小和布局能够容纳这种尺寸的字体数据。

• 并口配置问题：
  • 并口的配置（如数据宽度、时钟频率等）可能需要根据不同的字体大小进行调整。
  • 如果并口配置不当，可能会导致数据传输错误或显示异常。

• 显示设备或软件限制：
  • 某些显示设备或软件可能只支持特定大小的字体显示。如果尝试显示不支持的字体大小，可能会出现异常。




bw***

字库取模一般是固定8点倍数，每个字节不足8点会填充剩余的，比如6x12，那么取模打包后实际是8x12，最后2点为空数据，你在调用时要注意处理最后2个点，要丢弃。

推荐几个常用提取软件：
LcmZimo.zip (1.63 MB, 下载次数: 109)

2024-8-26 10:35 上传

点击文件名下载附件

还有CharacterMatrix，高通点阵字库提取软件FontLab等，大同小异。

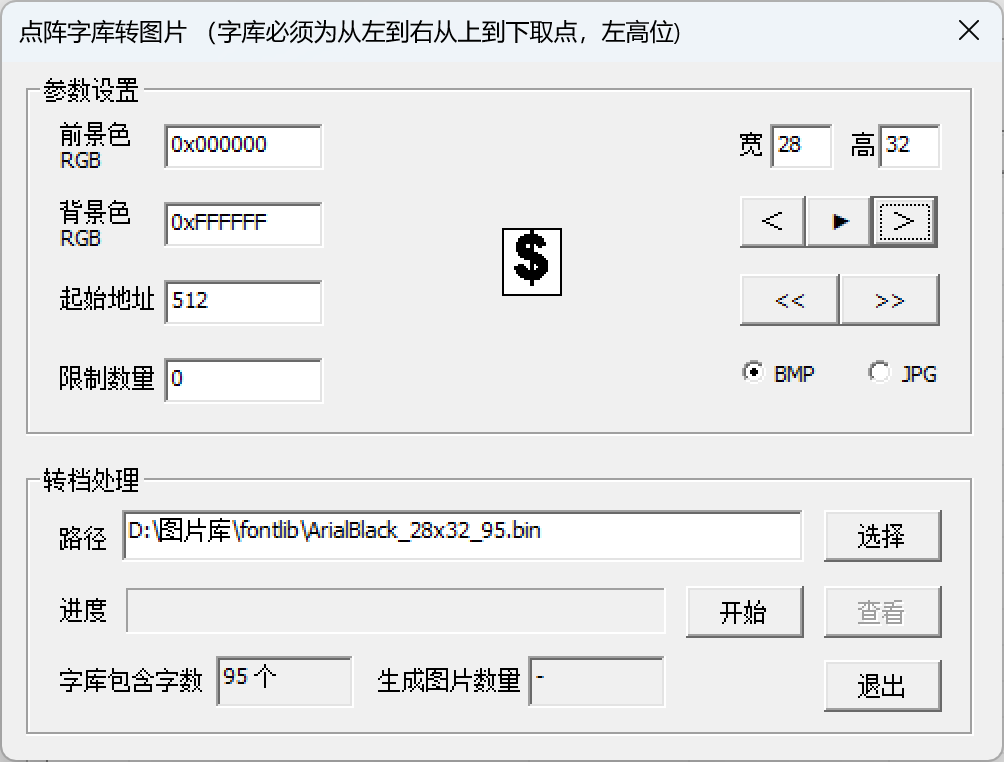

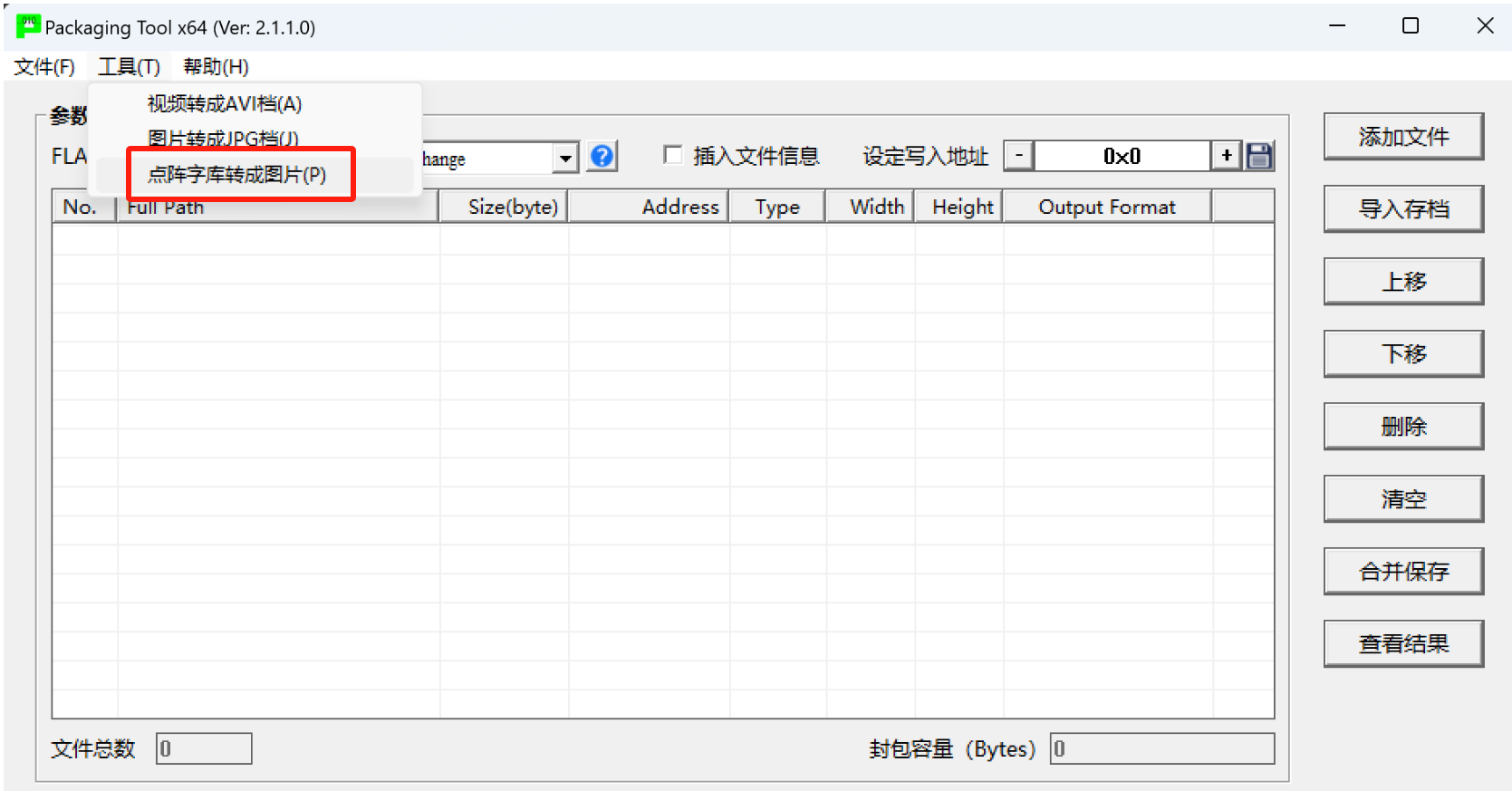

提供一个验证字模内容的软件参考，该软件可验证从左到右，从上到下，左高位的取模方式：





软件参考：https://blog.csdn.net/weixin_43307086/article/details/136356405
