智能家居项目MCU被烧坏

1 主题	0 回帖	5 积分

积分: 5

发表于 2024-8-12 11:08:04 | 显示全部楼层 |阅读模式

本帖最后由 wu85666116 于 2024-8-12 11:34 编辑

大家好，我们现在有个项目，STC8C2K32S2的芯片，QFN-32封装，有个用了20个，差不多70%被烧坏，发现是VCC和GND短路。请问，STC8C2K32S2电压高于多少伏，MCU就会烧坏。项目实际电压是5V供电
我们电源芯片,LMR51420的参数错了，但是在工厂里面没有测试出来问题，项目上面就出问题了。



回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：113
最近打卡：2026-04-01 09:30:43

39 主题	487 回帖	3147 积分

积分: 3147

发表于 2024-8-12 11:19:34 | 显示全部楼层

麻烦提供下原理图，大家才好帮你查看哦！

电话：0513-55012946 QQ:2195591714 微信： 19952583740

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：725
最近打卡：2026-03-30 12:09:34

已绑定手机

97 主题	7246 回帖	1万积分

积分: 13799

发表于 2024-8-12 11:29:19 | 显示全部楼层

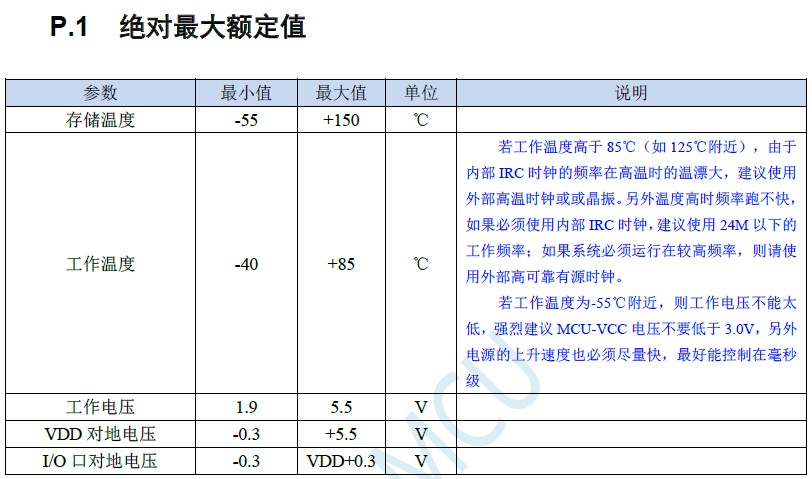

5.5V


回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：725
最近打卡：2026-03-30 12:09:34

已绑定手机

97 主题	7246 回帖	1万积分

积分: 13799

发表于 2024-8-12 11:35:04 | 显示全部楼层

VCC GND短路检查上电电源是否有过冲（LDO压差大质量差就会有）

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：763
最近打卡：2026-04-10 00:00:44

已绑定手机

19 主题	3357 回帖	7001 积分

积分: 7001

发表于 2024-8-12 11:47:13 | 显示全部楼层

5伏电压对STC单片机来说应该不至于烧掉，应该是其它问题

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：725
最近打卡：2026-03-30 12:09:34

已绑定手机

97 主题	7246 回帖	1万积分

积分: 13799

发表于 2024-8-12 11:47:19 | 显示全部楼层

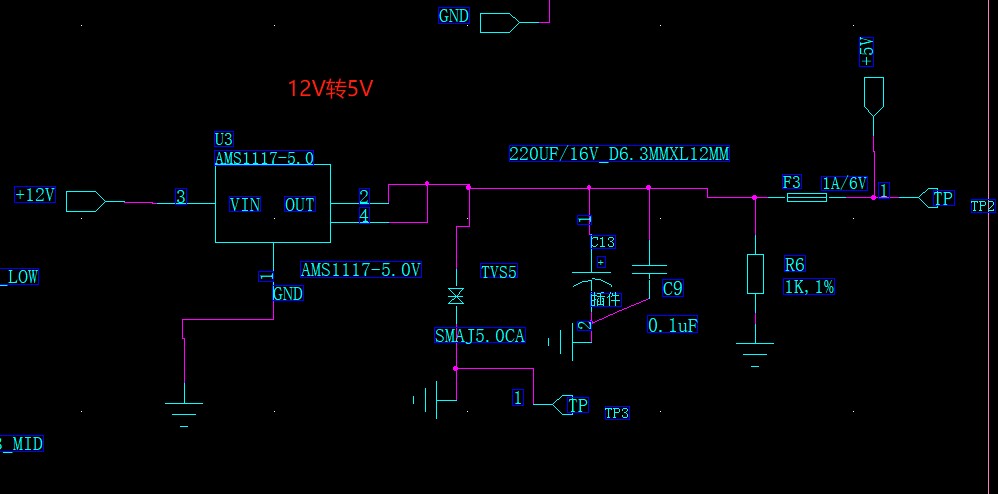

5V TVS一点用都没有，建议实测TVS伏安特性曲线学习一下基本的元件特性，5V的TVS要6.几V或以上才会逐渐导通，该应用不适用，建议换成大功率稳压管

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：233
最近打卡：2026-04-10 11:05:55

已绑定手机

115 主题	982 回帖	2918 积分

积分: 2918

发表于 2024-8-12 13:18:03 | 显示全部楼层

完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128

热线19952583534
www.STCAI.com

回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：10
最近打卡：2025-11-11 20:31:19

5 主题	85 回帖	1114 积分

积分: 1114

发表于 2024-12-19 16:42:29 | 显示全部楼层

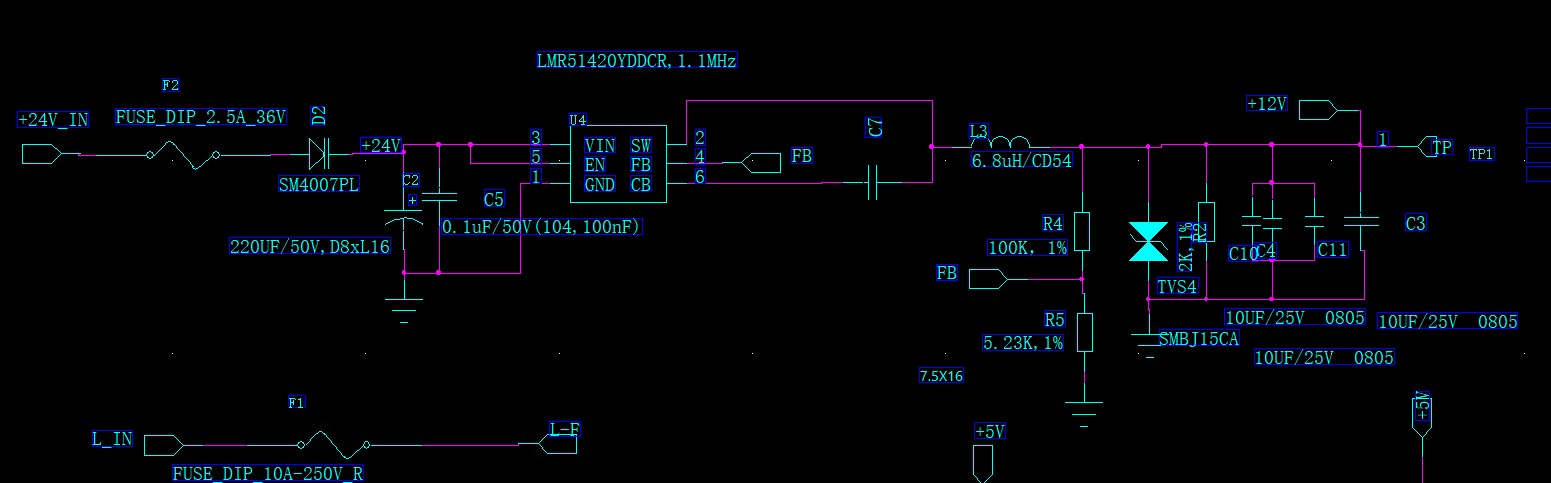

电感L3可能进入磁饱和，导致过流，建议：在不改变匝数的情况下，换个大一点的磁环
