前进中的PDF，一起完善他，以后数据手册的笔误部分大家在这个帖子集中反馈

BeHa*** · 发表于 7 天前

8051U在20251209发布的手册，第1291页关于IIC时钟速度配置的寄存器I2CPSCR地址错误

kai*** · 发表于 7 天前

BeHa*** 发表于 2025-12-10 11:05
8051U在20251209发布的手册，第1291页关于IIC时钟速度配置的寄存器I2CPSCR地址错误
...

谢谢您提醒！

已更改，稍后一并上传更新


神*** · 发表于 7 天前

2025/12/10, 20:00


===>

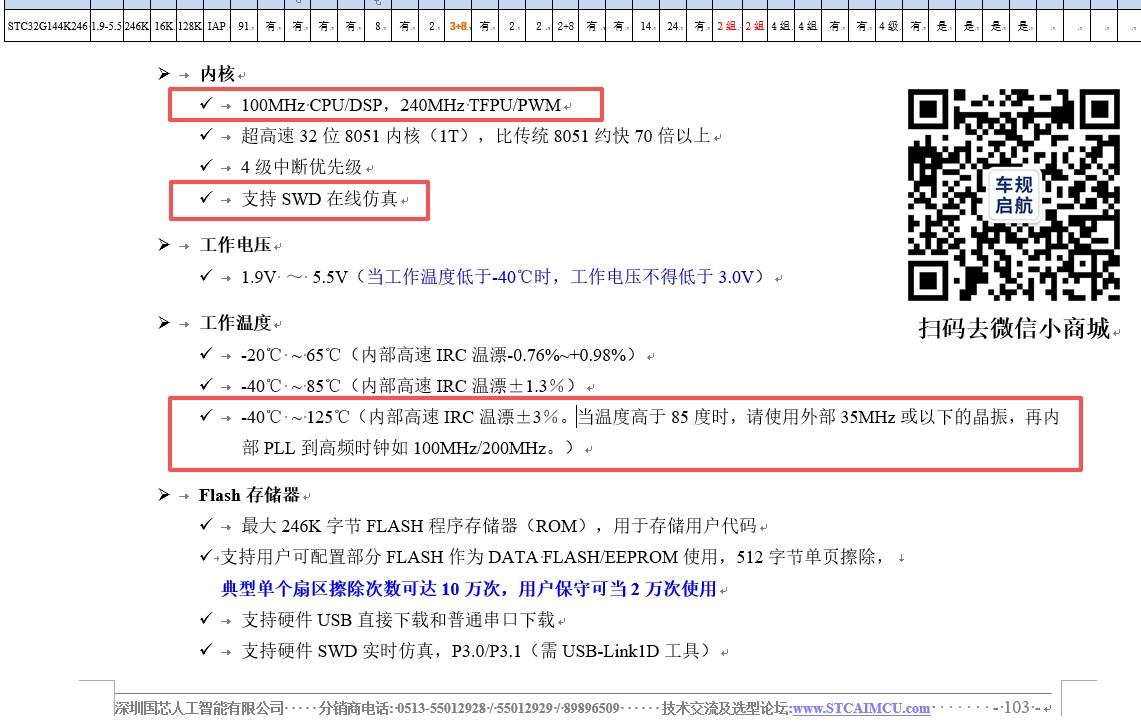

内核 100MHz CPU/DSP, 240MHz TFPU/PWM
超高速32位8051内核（1T），同频比传统8051约快70倍以上
4级中断优先级
支持SWD在线仿真


===>
当温度高于85度时请使用外部35MHz及以下的晶振内部PLL到高频时钟

神*** · 发表于 7 天前

3、增加一个章节：22.7.6 有源滤波器应用

===》是否梁工建议这部分是章节 22.7.6
问下梁工

是的话，要挪动

神*** · 发表于 7 天前

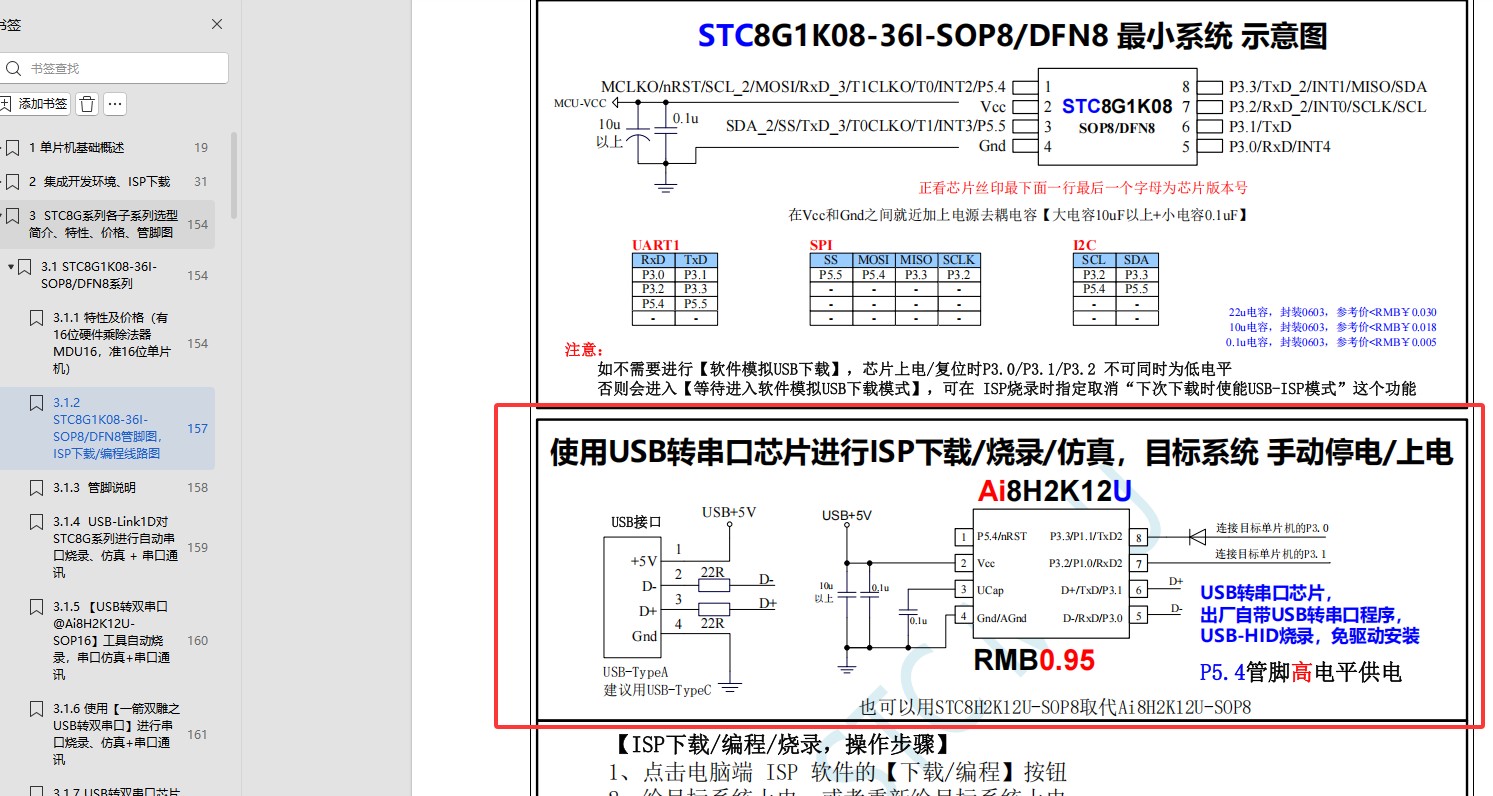

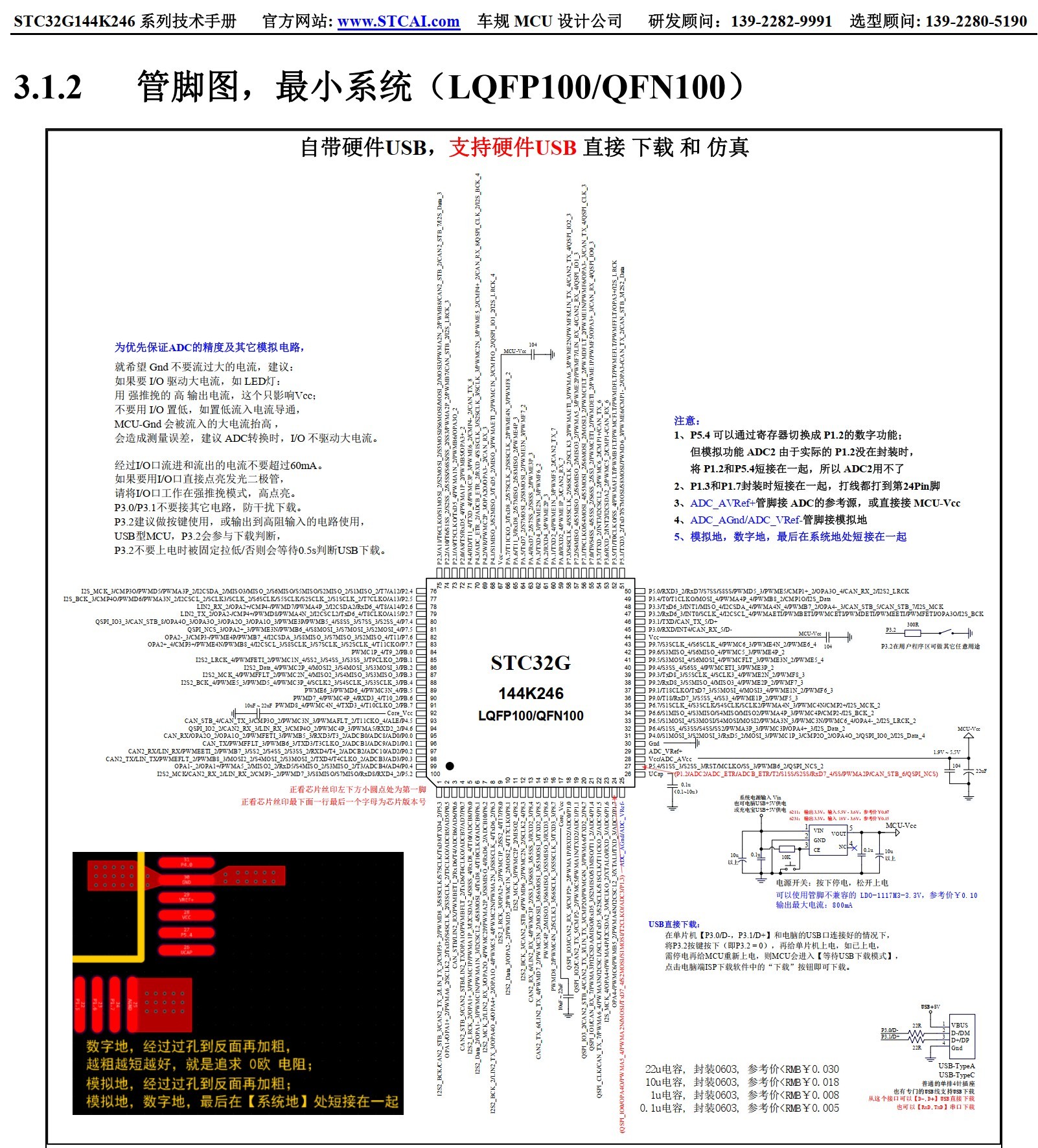

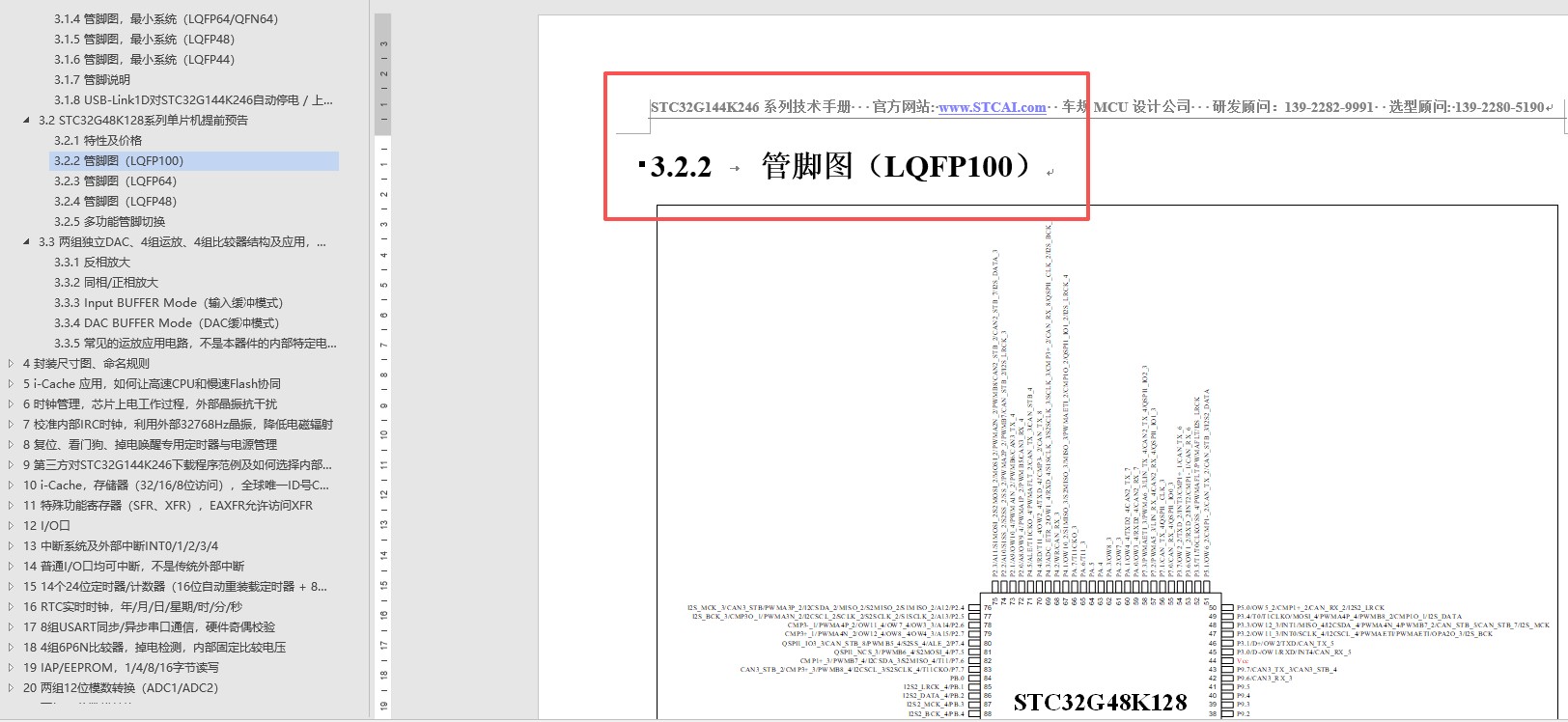

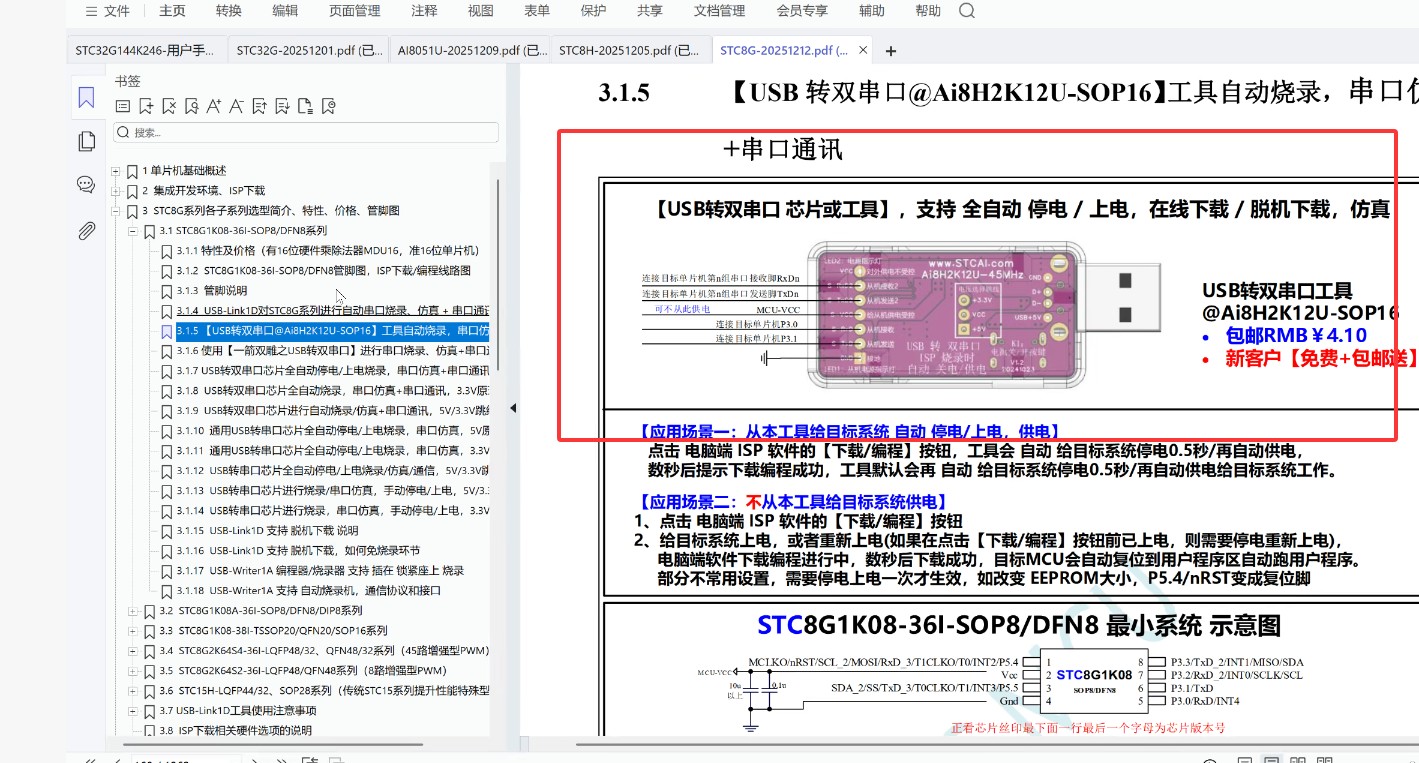

全部的管脚图尽量靠上，截图后发第三方，会少截部分空白

kai*** · 发表于 6 天前

神*** 发表于 2025-12-10 20:10
2025/12/10, 20:00

已按要求更新文档

稍后一并上传公司网站

神*** · 发表于 6 天前

当温度高于85度时，请使用外部35MHz或以下的晶振，再内部PLL到高频时钟如100MHz/200MHz

神*** · 发表于 5 天前

2025/12/12：

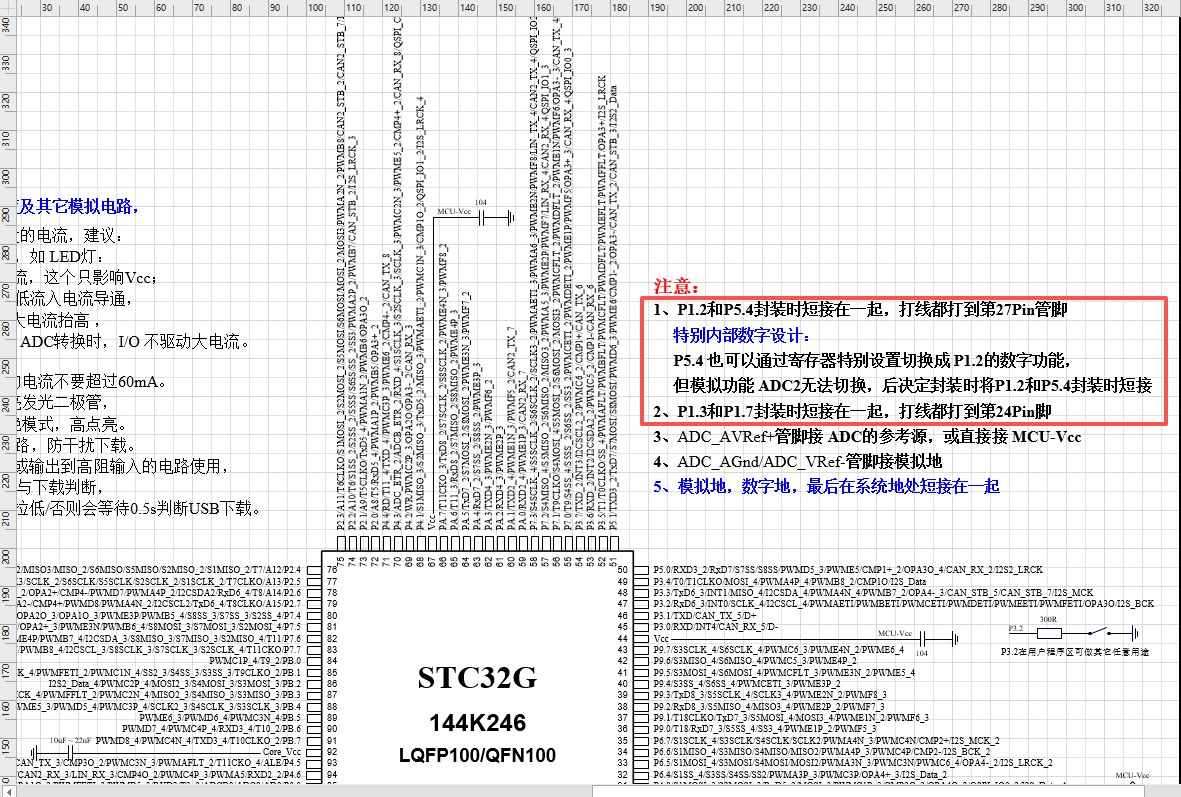

1、P1.2和P5.4封装时短接在一起，打线都打到第27Pin管脚
   特别内部数字设计：
   P5.4 也可以通过寄存器特别设置切换成 P1.2的数字功能:
   但模拟功能 ADC2无法切换，后决定封装时将P1.2和P5.4封装时短接
2、P1.3和P1.7封装时短接在一起，打线都打到第24Pin管脚
