学习休眠唤醒遇到的问题：1无法开启休眠 2舍弃一下功能后能进入休眠但无法唤醒

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 08:22:36 | 显示全部楼层

今天我们继续学习II2C：

IC-EEPROM实验
1.实验介绍
2.硬件设计
3.软件设计
4.实验现象
1.1 实验简介

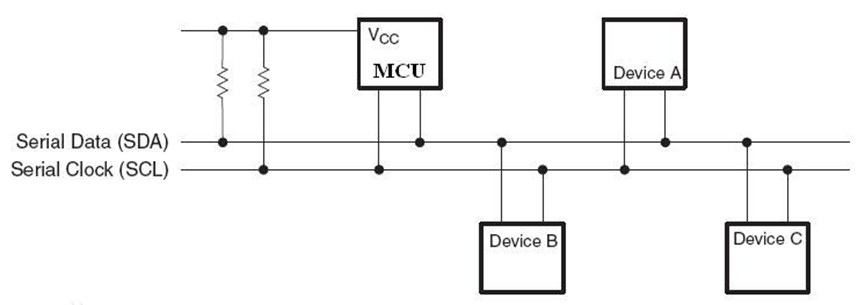

I2C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 08:25:53 | 显示全部楼层

1.2 实验目的

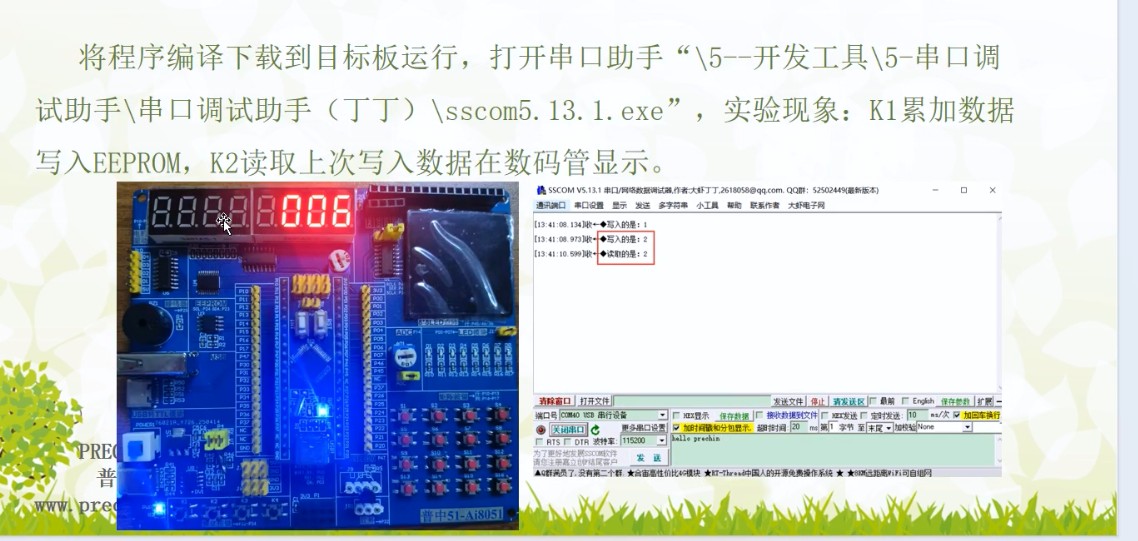

使用按键K1和K2控制EEPROM芯片数据读写，K1累加数据写入EEPROM，K2读取上次写入数据在数码管显示。




回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 08:36:10 | 显示全部楼层

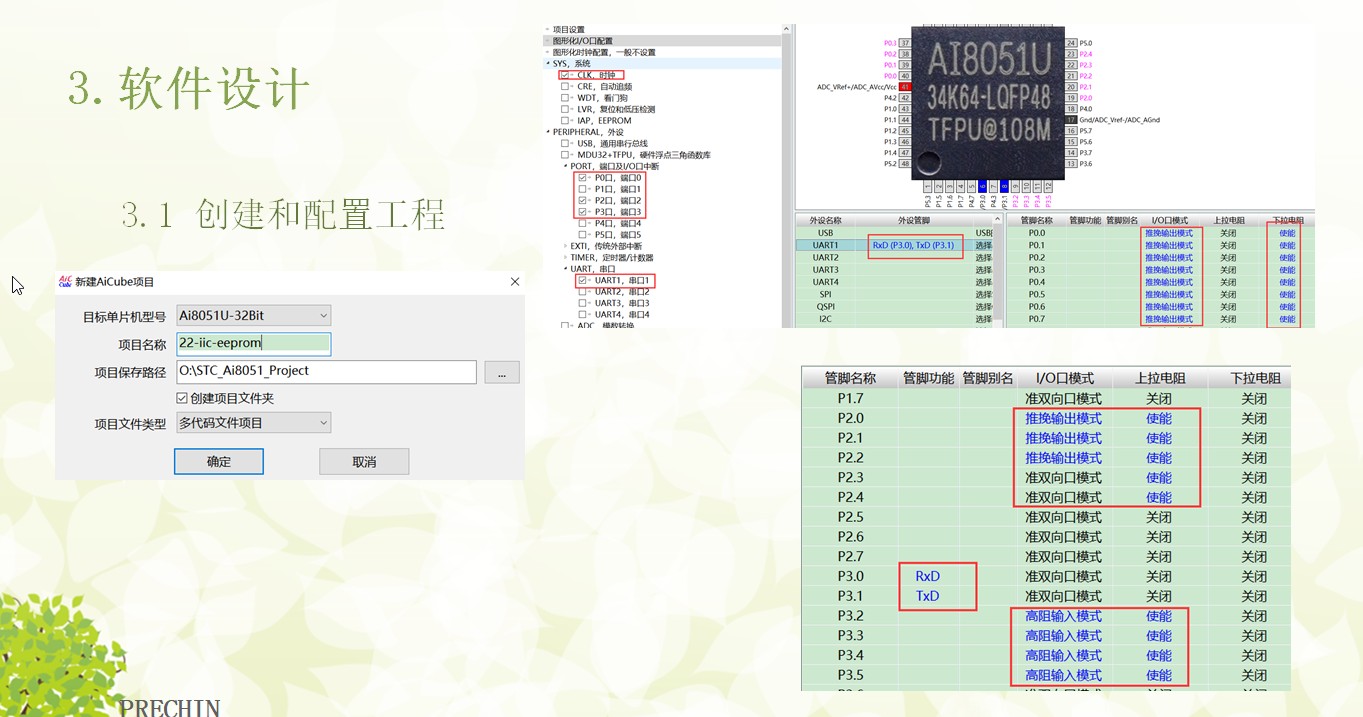

端口设置：


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 08:39:08 | 显示全部楼层

串口设置：


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 09:12:38 | 显示全部楼层

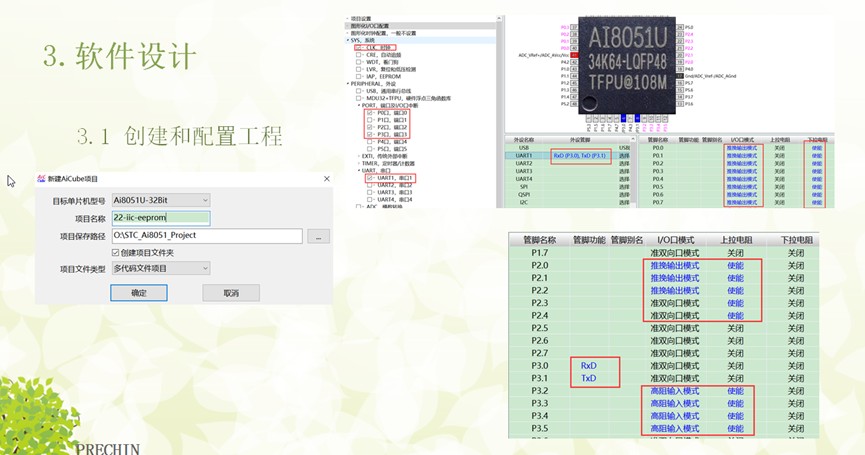

端口设置：


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 09:37:27 | 显示全部楼层

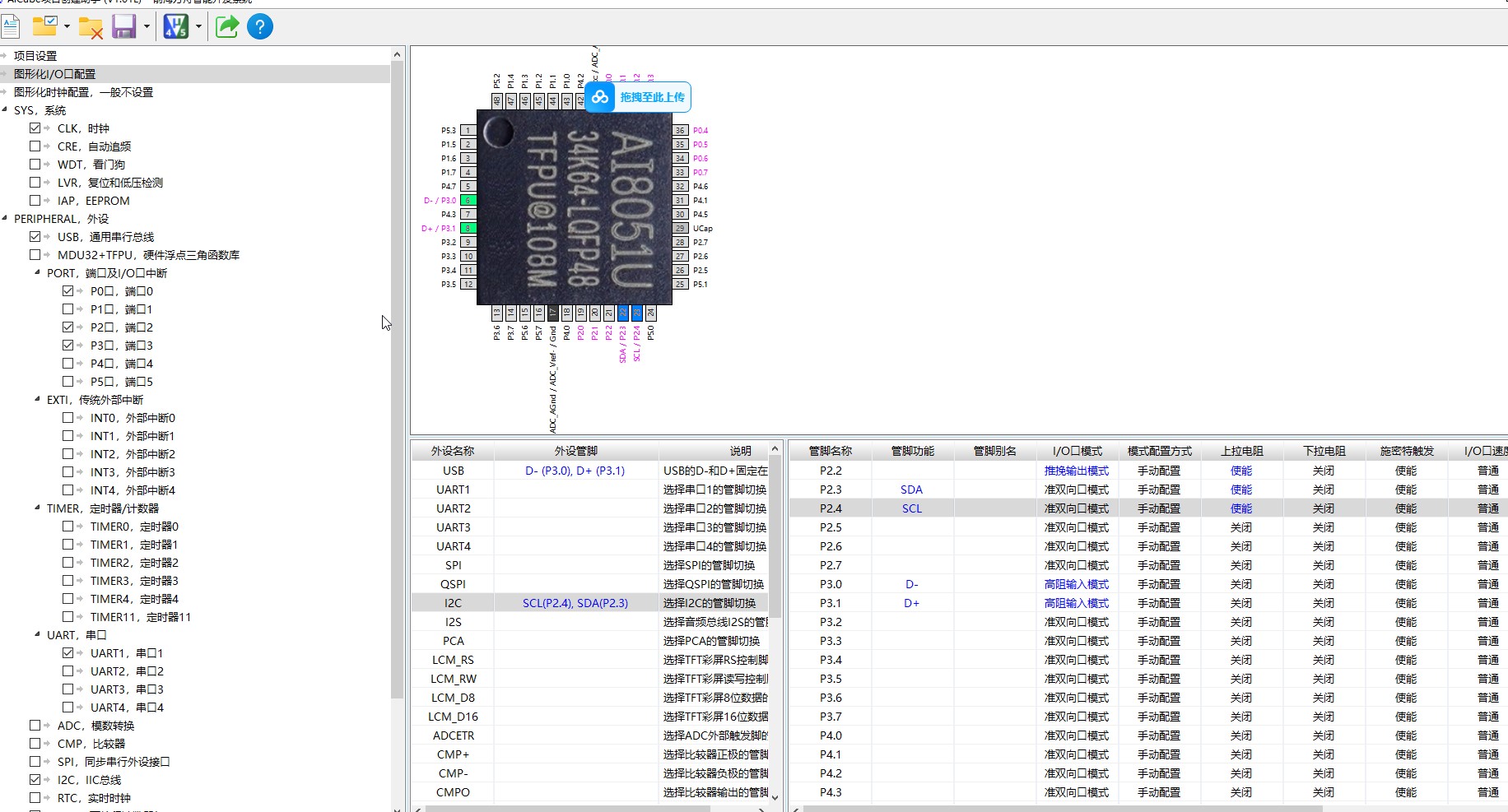

IIC设置：


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-25 20:47:26 | 显示全部楼层

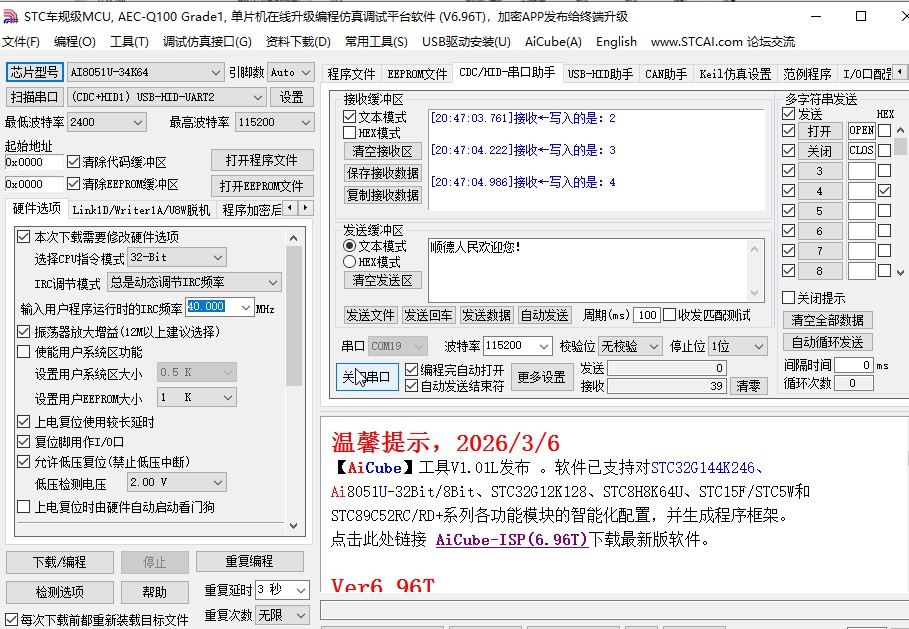

这里要注意，USB选项和UART1是有资源冲突的，本实验我们只能选UART1

否则数码管不能正常显示，系统没有正常启动.....



回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 2026-3-28 17:47:26 | 显示全部楼层

今天我们学习红外遥控



回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 6 天前 | 显示全部楼层

1.1 红外线简介
人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
1.实验介绍
2.硬件设计
3.软件设计
4.实验现象

1.2 红外遥控的原理

1.2.1 红外发射装置

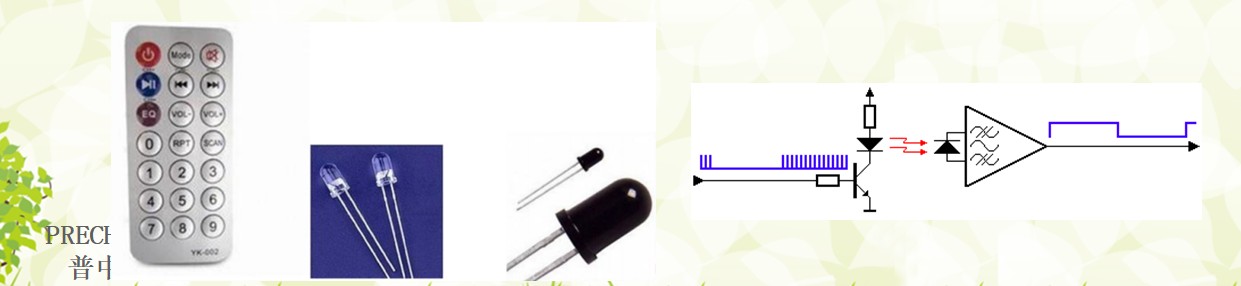

红外发射装置，也就是通常我们说的红外遥控器是由键盘电路、红外编码电路、电源电路和红外发射电路组成。


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：158
最近打卡：2026-04-08 10:46:34

已绑定手机

22 主题	2458 回帖	3488 积分

积分: 3488

发表于 6 天前 | 显示全部楼层

设备很简单：
