学习休眠唤醒遇到的问题：1无法开启休眠 2舍弃一下功能后能进入休眠但无法唤醒

wuzhe***

PCA设置：4分频  40/4=10MHZ,，对应计数器计数1次就是0.1us，方便我们后续根据溢出次数统计时间：

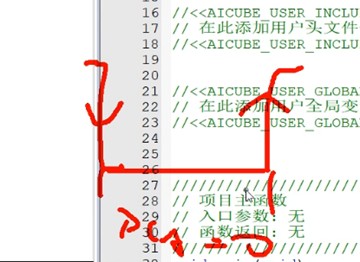

我们要把P2.0用杜邦线连接到开关P3.2上去，当然你喜欢接P3.3也OK  ，按键按下一定有下降沿，低电平按的时间长了，可能会计数溢出，所以我们

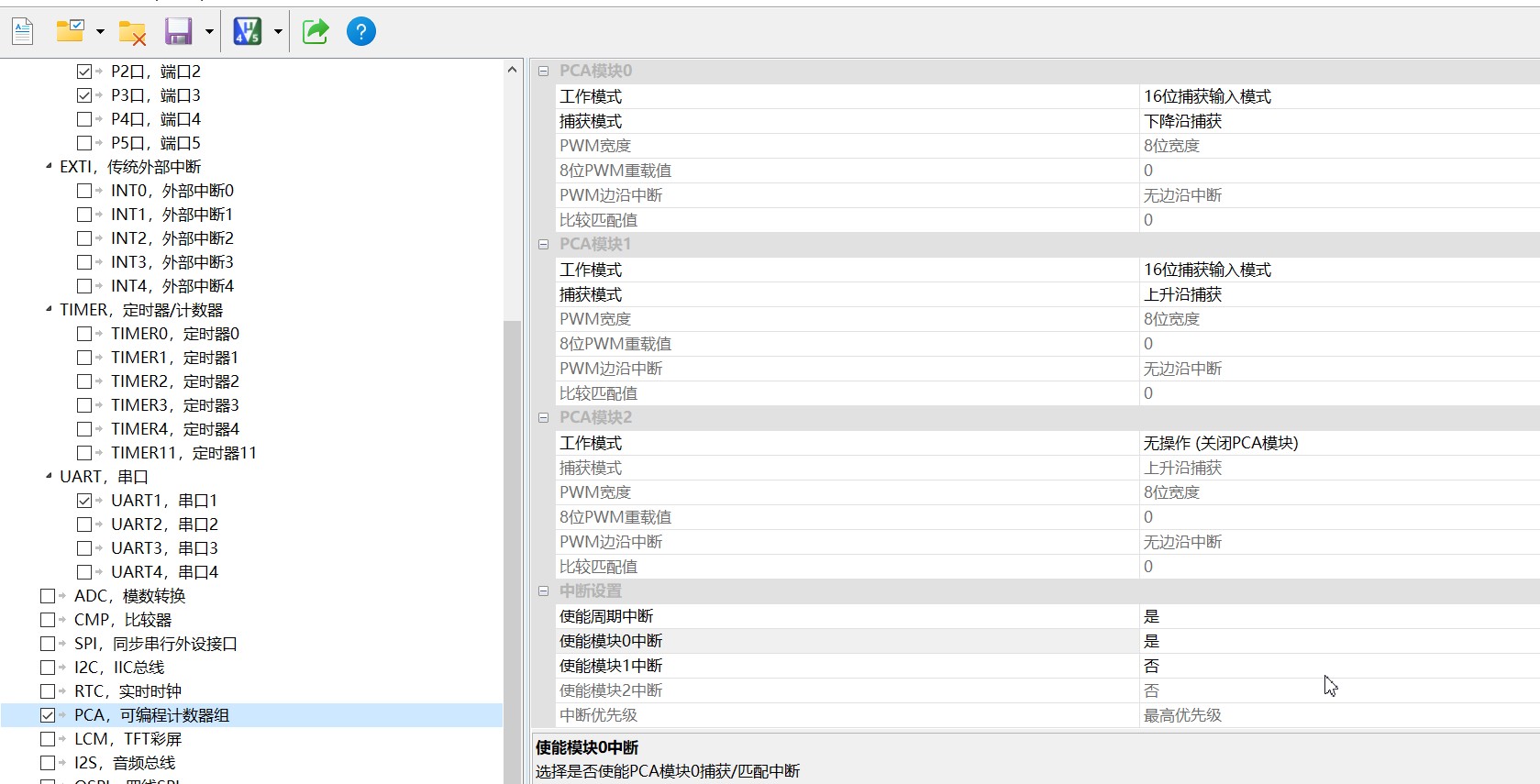

还要打开中断：使能周期中断  使能模是

wuzhe***

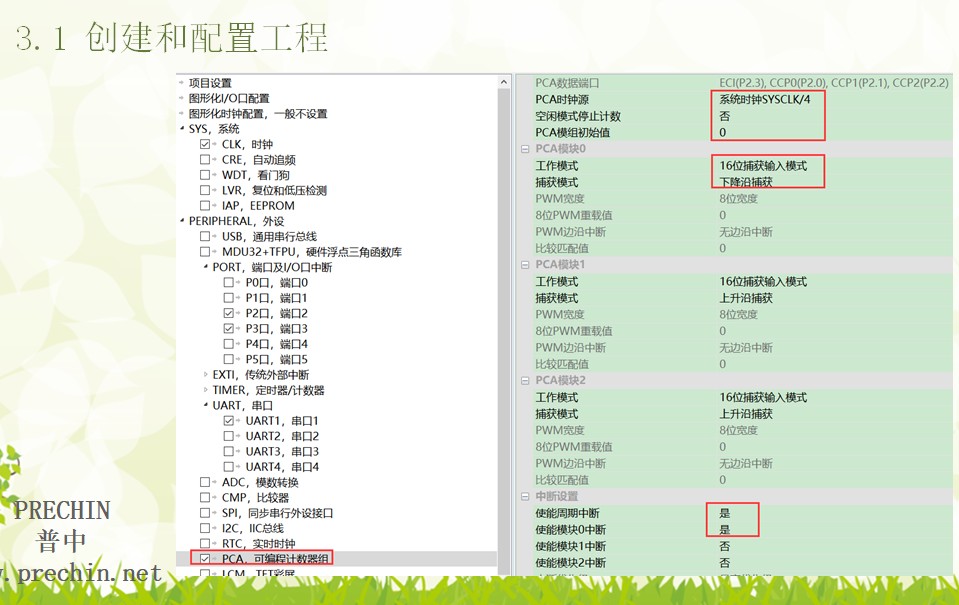

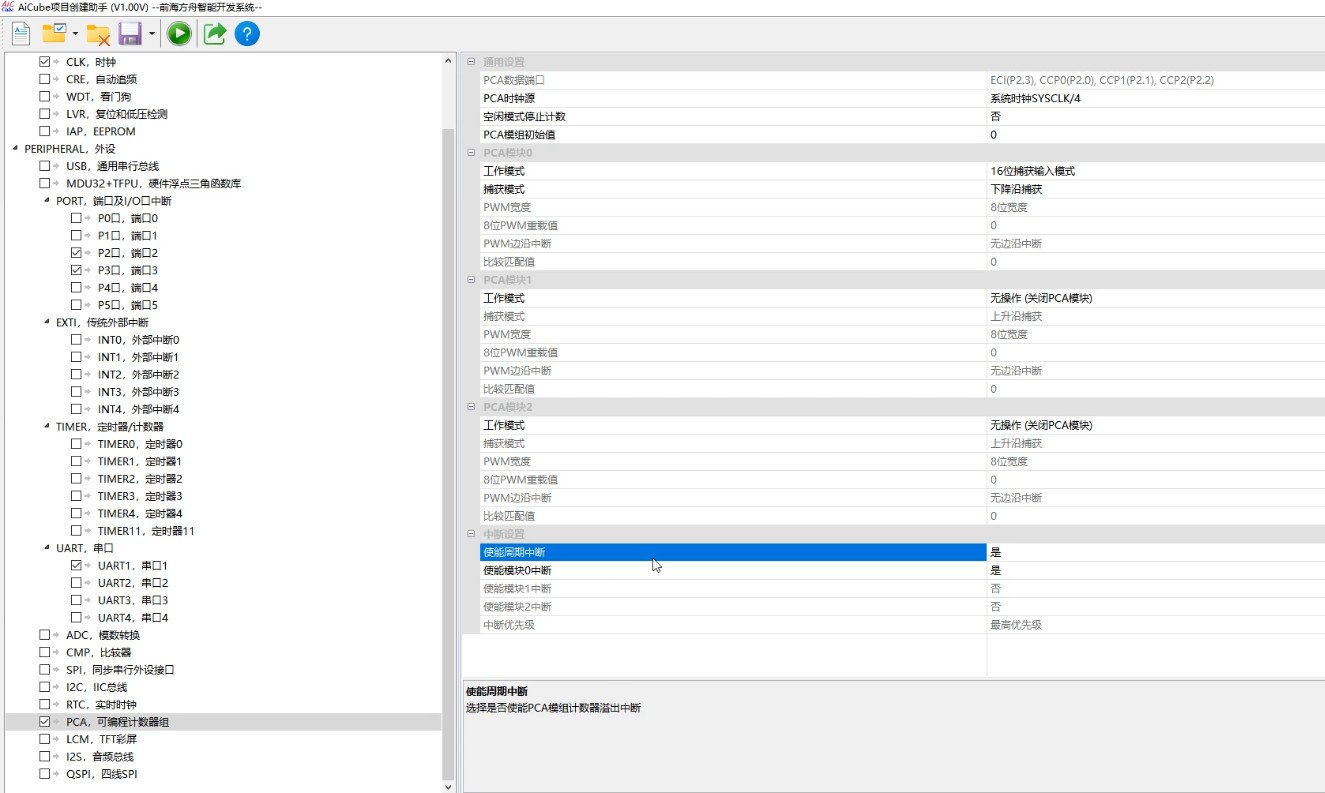

PCA 设置：

wuzhe***

总的计数次数=溢出的次数*0xFFFF+CCAPnH、CCAPnL，,计数1次是0.1us

注意初始值是设置为0的：

wuzhe***

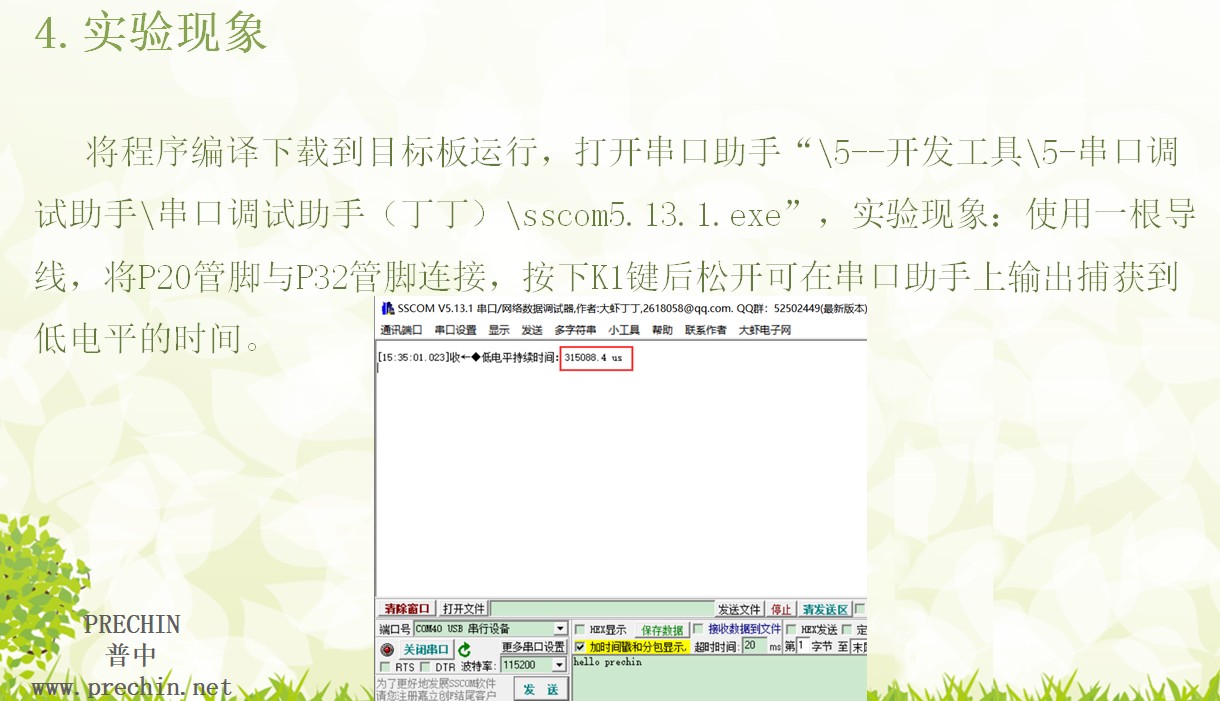

看看实验现象：

wuzhe***

首先要捕获一个下降沿：捕捉到下降沿后进入PCA模块中断，我们第一次进中断必须把PCA计数器清零，从零开始计数，并且把PCA的捕获模式设置为上升沿，当捕获到上升沿的时候，就完成了低电平的时间测量：

wuzhe***

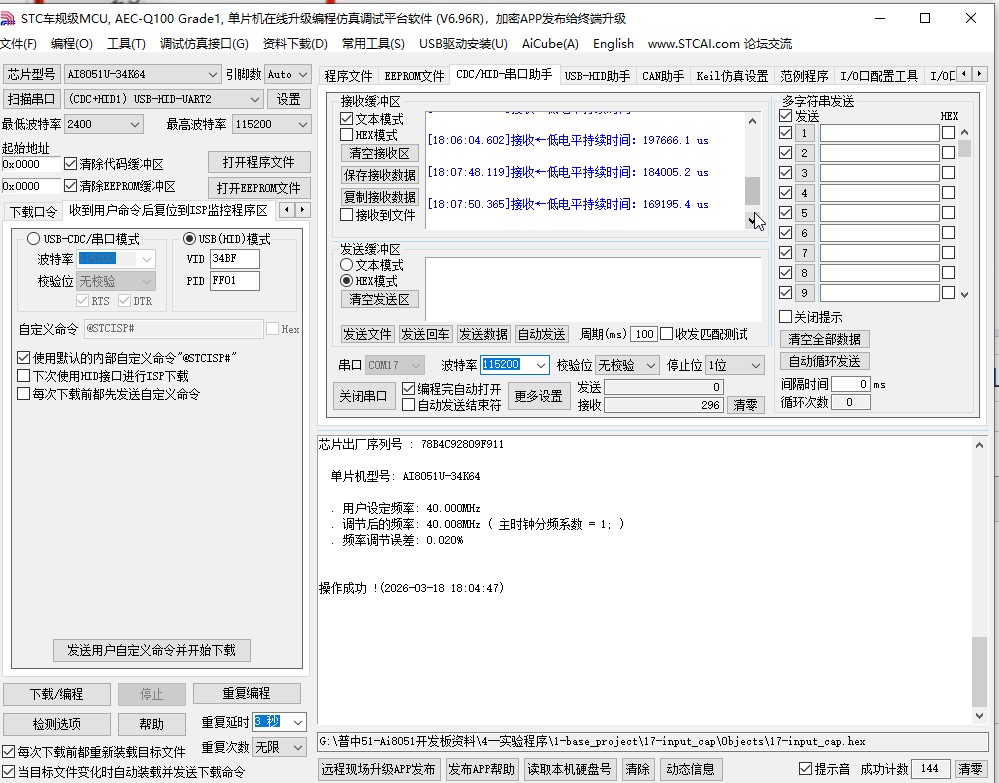

最终我们用新到的普中实验板得到：

wuzhe***

接着我们看待机唤醒实验：

wuzhe***

本讲主要内容
1.        实验介绍  2.硬件设计  3.软件设计  4.实验现象

wuzhe***

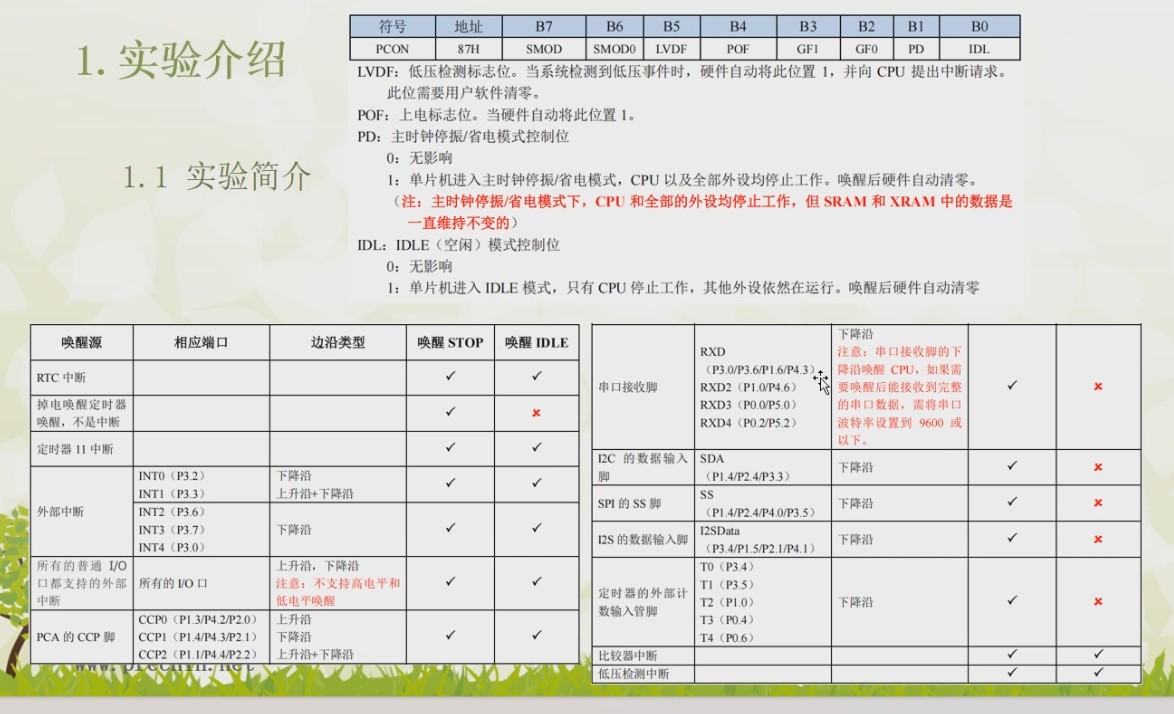

主要是控制电源寄存器PCON，设置它的模式，不同的位对应不同的省电状态：

PD：主时钟停振/省电模式控制位
无影响
单片机进入主时钟停振/省电模式，CPU以及全部外设均停止工作。唤醒后硬件自动清零。
（注：主时钟停振/省电模式下，CPU和全部的外设均停止工作，但SRAM和XRAM中的数据是一直维持不变的）

IDL：IDLE（空闲）模式控制位
0：无影响
1：单片机进入 IDLE 模式，只有 CPU 停止工作，其他外设依然在运行。唤醒后硬件自动清零

wuzhe***

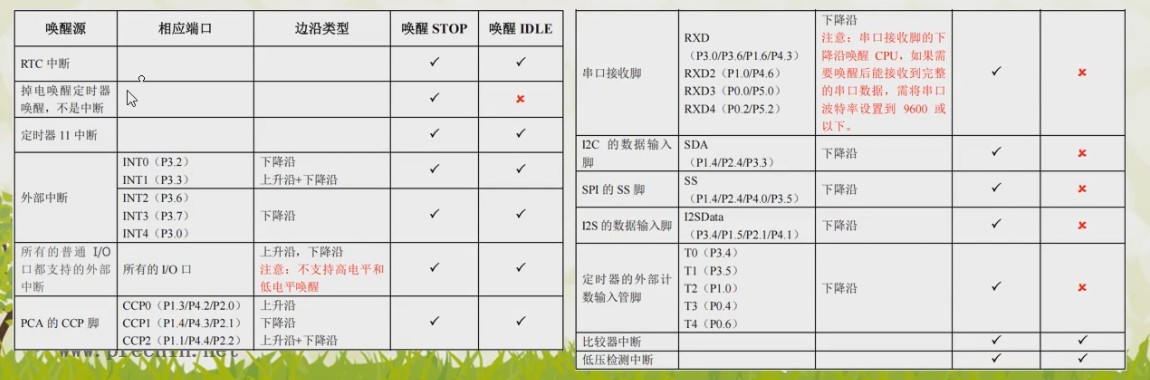

唤醒源很多：
