普中新出的AI8051U实验板到货了，今天我们使用新板，来看看：

输入捕获实验

本讲主要内容
1. 实验介绍 2.硬件设计 3.软件设计 4.实验现象

wuzhe*** · 发表于 2026-3-16 09:20:14

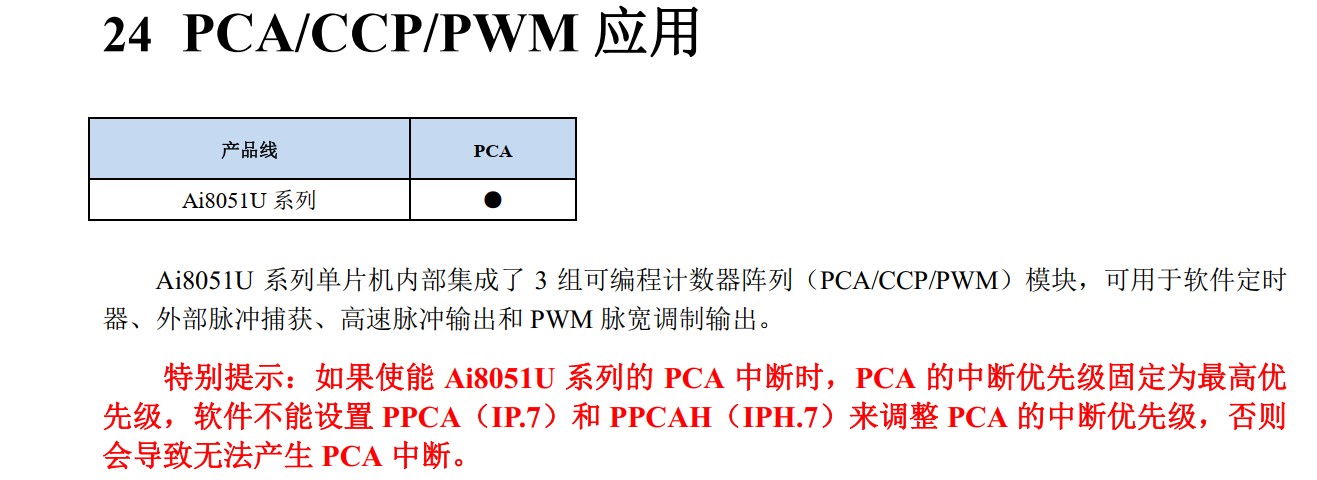

8051U内部集成了3组可以编程计数器阵列：PCA CCP PWM 模块，可用于软件定时器、外部脉冲捕获、高速脉冲输出和PWM脉宽调制输出功能，

上次用PCA是PWM模式点亮呼吸灯，今天我们学习外部脉冲捕获功能。

wuzhe*** · 发表于 2026-3-16 09:24:03

PCA要工作在外部脉冲捕获，先要设置好寄存器：在此模式下，对管脚上输入的外部跳变脉冲进行采样，当有效跳变产生后，PCA控制器立即将PCA计数器CH、CL中的计数值装载到模块CCAPnH、CCAPnL,同时将CCON中的CCF2、CCF1、CCF0置1

wuzhe*** · 发表于 2026-3-16 09:37:53

先看看PCA模式控制：

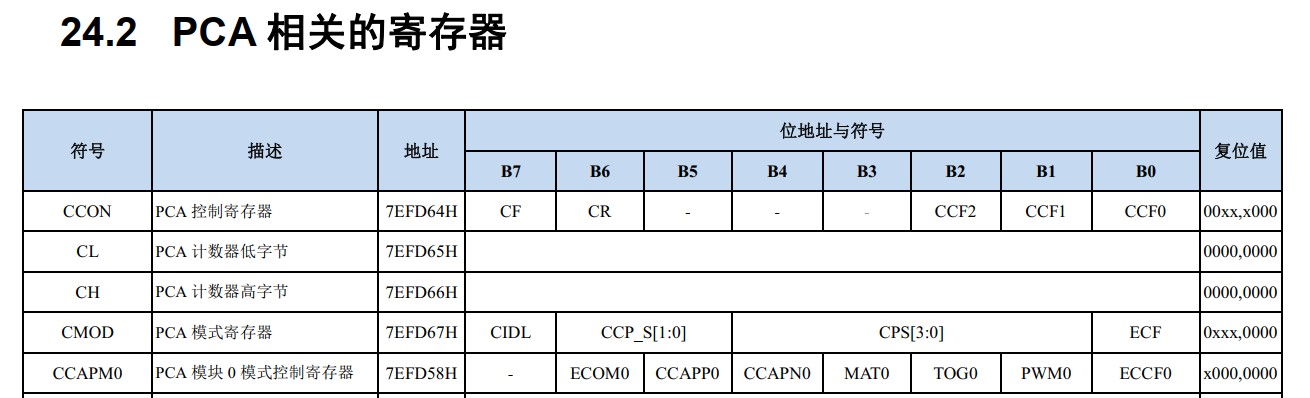

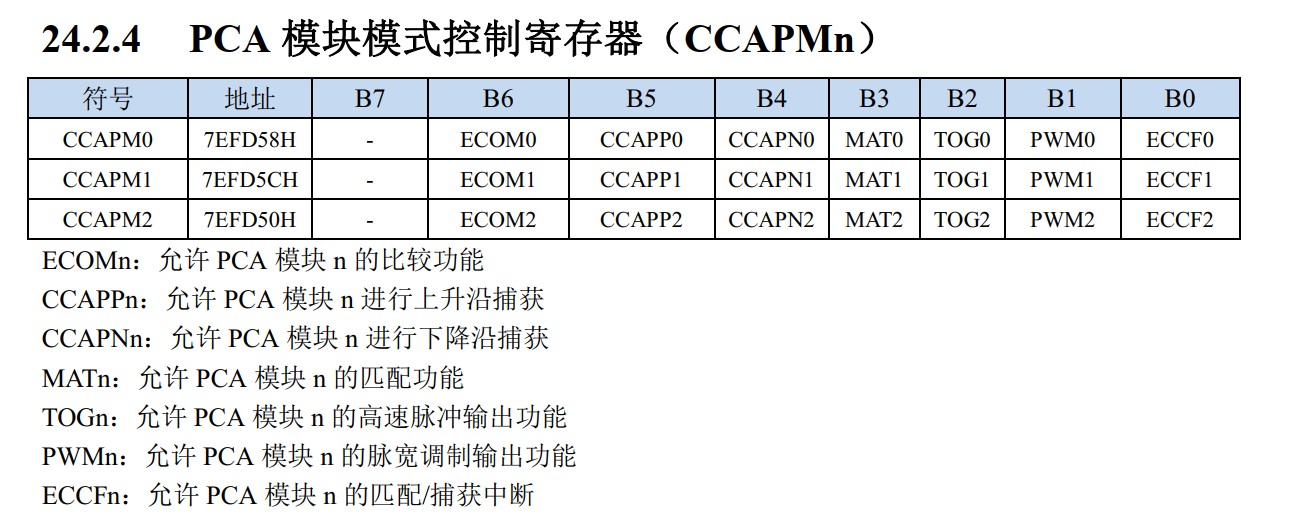

24.2.4 PCA模块模式控制寄存器（CCAPMn）

wuzhe*** · 发表于 2026-3-16 09:38:15

如果ECCFn置1，就会产生PCA中断：

wuzhe*** · 发表于 2026-3-16 09:42:59

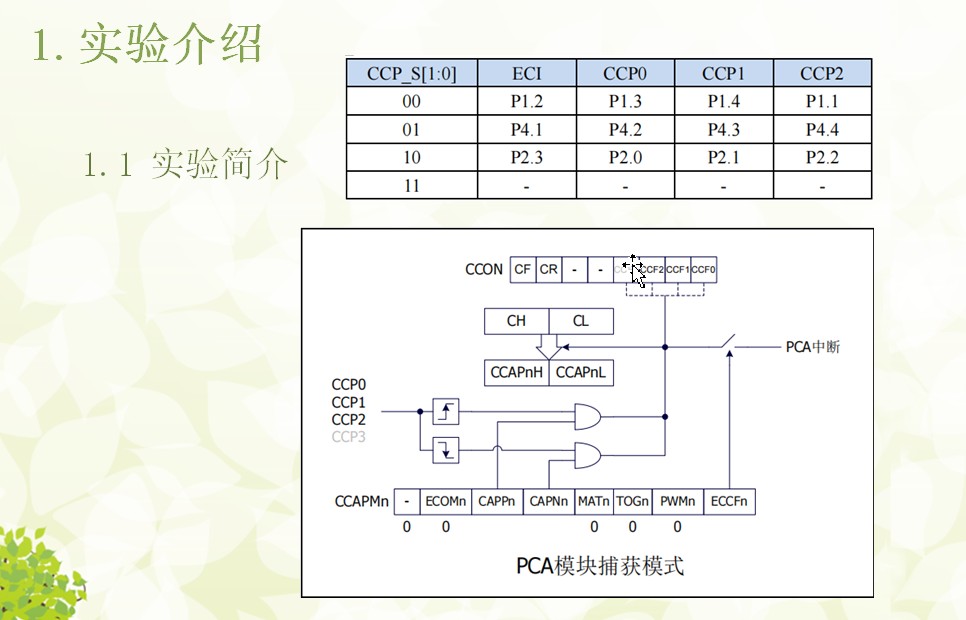

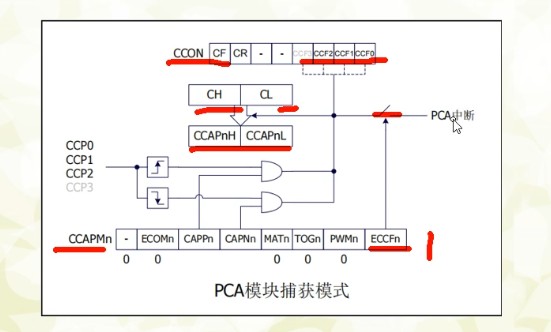

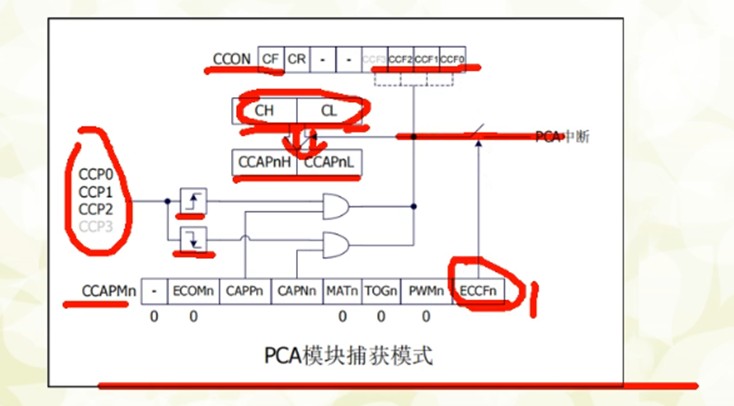

下列图片把PCA捕获的工作过程描述的很清晰：

wuzhe*** · 发表于 2026-3-16 09:44:59

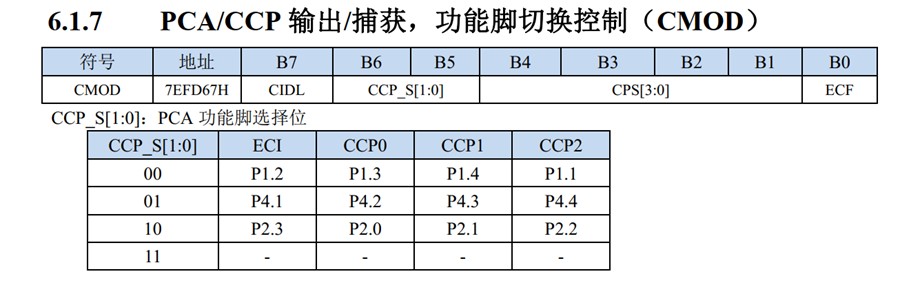

管脚的设置：

其实我们前面做PWM输出呼吸灯实验的时候设置过PCA的管脚，当时用了P2.0做PWM的输出管脚。

wuzhe*** · 发表于 2026-3-16 09:59:33

其实我们前面做PWM输出呼吸灯实验的时候设置过PCA的管脚，当时用了P2.0做PWM的输出管脚。
当然今天我们也可以设置CPS取值10，还是用P2.0管脚来捕获脉冲输入，我们先用CCP0

1.2实验目的
使用PCA模块0检测该通道低电平时间，即K1键按下后松开，串口助手输出检测低电平时间。

本实验使用到硬件资源如下：
（1）GPIO
（2）UART1串口
（3）USB转TTL模块

wuzhe*** · 发表于 2026-3-16 10:02:06

看看软件配置：
