我们可以用PCA代替PWM功能

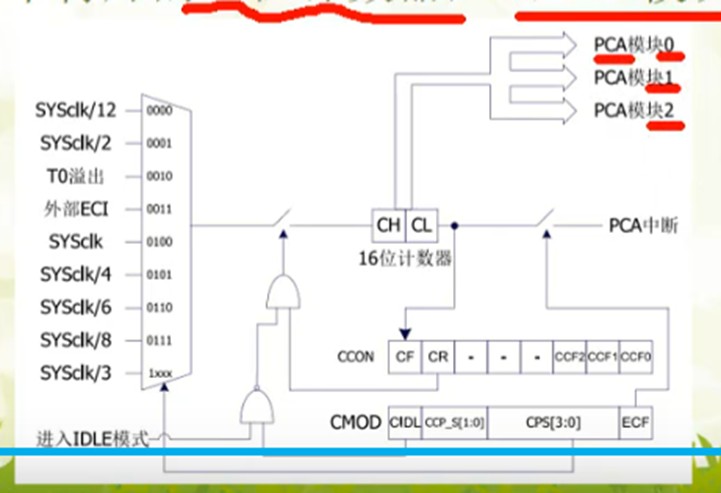

PCA模块有3组，都可以产生PWM

wuzhe***

PCA产生的PWM的频率=sysclk/256  是固定的
：

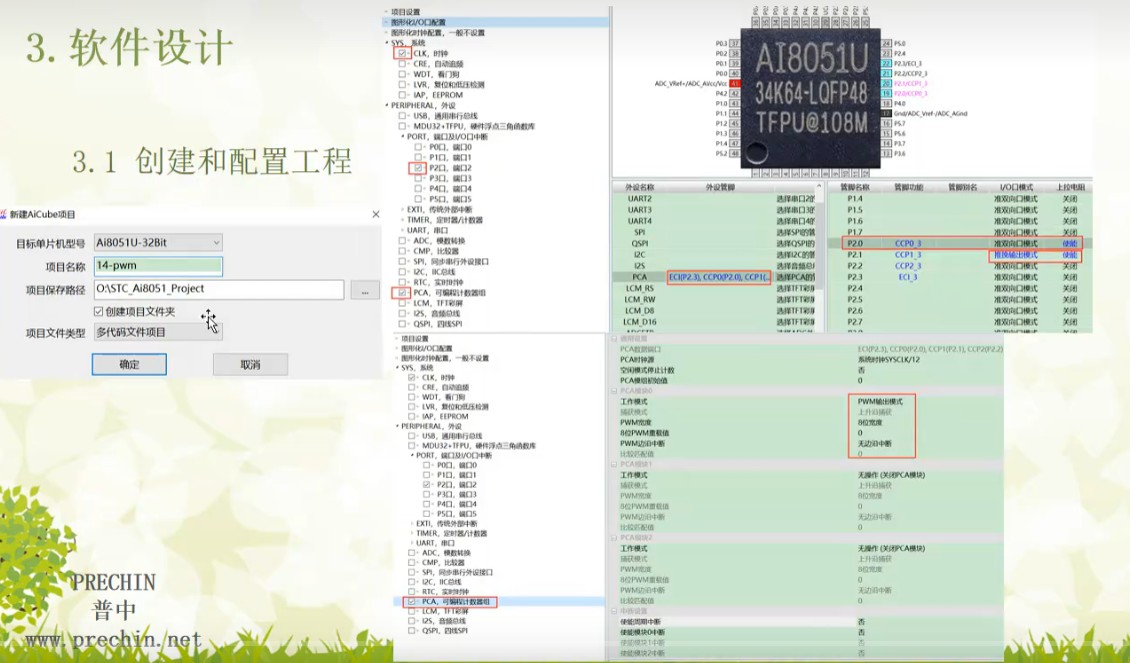

PCA是蛮复杂的，我们用AiCube 来配置：

1.2 实验目的
通过PCA配置PWM功能，使D1指示灯逐渐变亮后逐渐变暗。

先查看P20有没有PCA功能？

2.硬件设计
本实验使用到硬件资源如下：
（1）PCA
（2）GPIO
（3）LED模块

wuzhe***

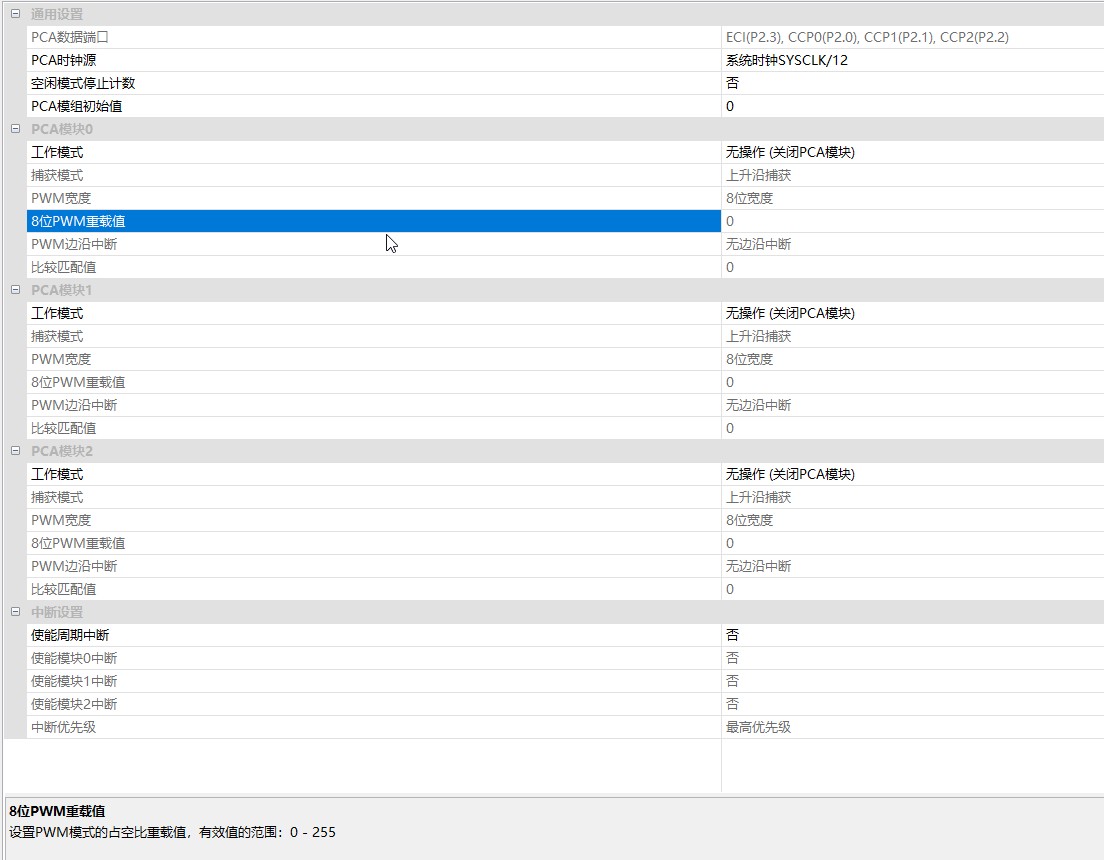

重点看配置：

wuzhe***

具体看：

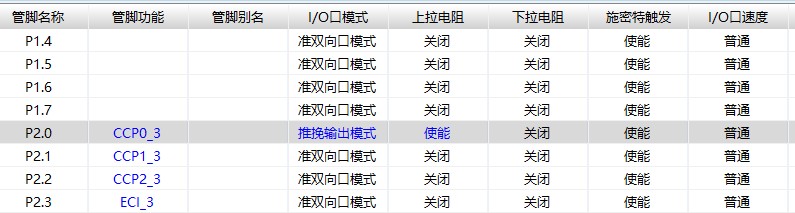

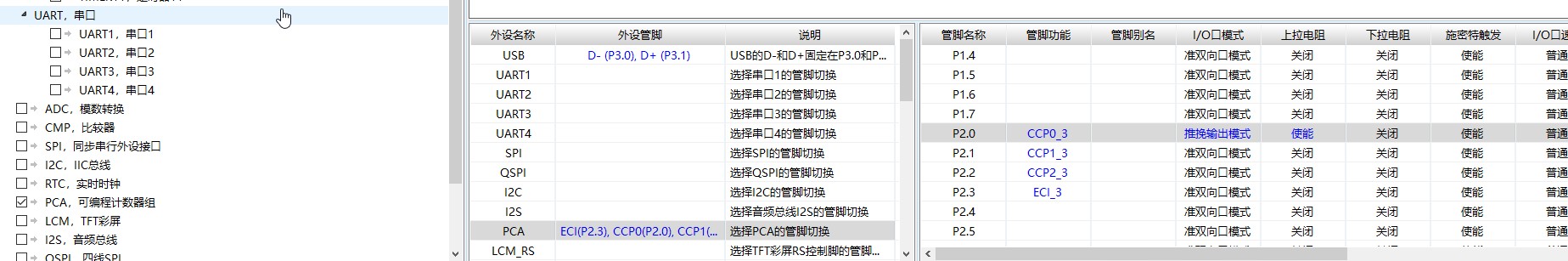

选择PCA的管脚切换：PCA ECI（P2.3），CCP0（P2.0），CCP1（P2.1），CCP2（P2.2）

wuzhe***

这样选了之后，P2.1 P2.2 P2.3 依然可以当做普通IO口用

8位PWM重载值是0-255 ，它决定占空比的大小，0就是高电平时间是0

我们用PCA模块0，关注模块0 的重载值就OK

wuzhe***

PWM边沿中断先不管它

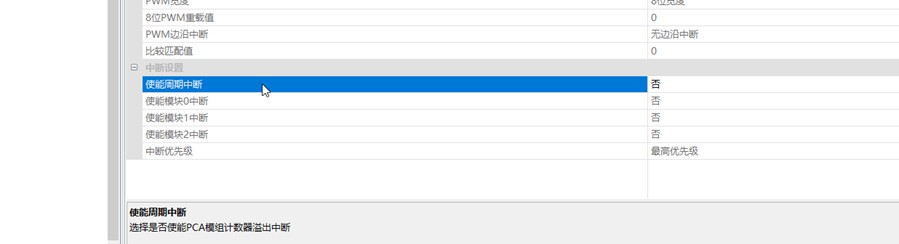

使能PCA的中断也先不管

wuzhe***

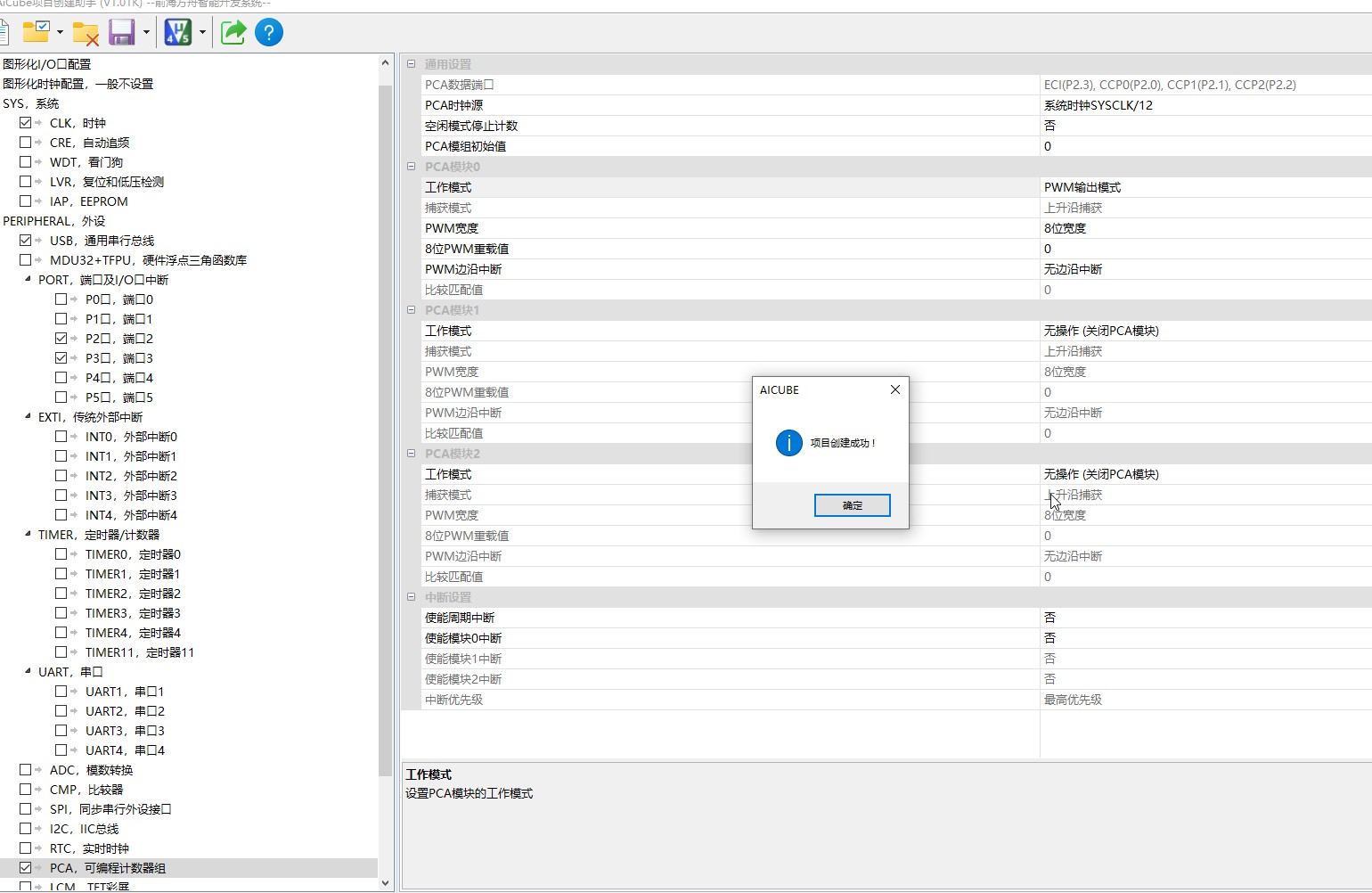

设置完直接生产代码：

wuzhe***

接着进入主函数：

先设置几个变量：

u8 dir =0 ; //方向变量
u8 cnt =0 ；//计数变量
u8 i =0 ;     //P2.1普通IO口用

我们在ai8051u_def.h 里定义了：
#define PCA_SetC0Reload(v)              PCA_SetCnReload(0, (v))
#define PCA_SetC1Reload(v)              PCA_SetCnReload(1, (v))
#define PCA_SetC2Reload(v)              PCA_SetCnReload(2, (v))

#define PCA_SetC0Match(v)               PCA_SetCnMatch(0, (v))
#define PCA_SetC1Match(v)               PCA_SetCnMatch(1, (v))
#define PCA_SetC2Match(v)               PCA_SetCnMatch(2, (v))

wuzhe***

PCA_SetC0Reload(v) 是用来设置占空比的

////////////////////////////////////////
// 项目主函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void main(void)
{
    //<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
    // 在此添加用户主函数初始化代码
                u8 dir =0 ; //方向变量
                u8 cnt =0 ；//计数变量
                u8 i =0 ;     //P2.1普通IO口用

    //<<AICUBE_USER_MAIN_INITIAL_END>>

    SYS_Init();

    //<<AICUBE_USER_MAIN_CODE_BEGIN>>
    // 在此添加主函数中运行一次的用户代码
    //<<AICUBE_USER_MAIN_CODE_END>>

    while (1)
    {
        USBLIB_OUT_Done();              //查询方式处理USB接收的数据

        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码
                if(dir==0)
                {
                        cnt++;
                        if(cnt>=255) dir=1; //dir切换方向

                }
                else
                {
                        cnt--;
                        if(cnt<==0) dir=0;//dir切换方向
                }

                 //PCA_SetC0Reload(v) 是用来设置占空比的
                PCA_SetC0Reload(cnt);

        //<<AICUBE_USER_MAIN_LOOP_END>>
    }
}
复制代码

wuzhe***

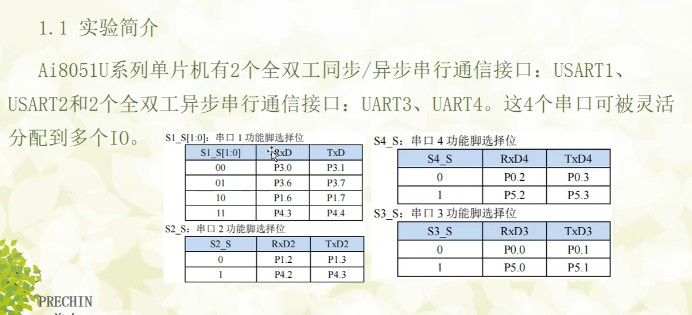

串口通信实验
实验简单介绍：
