LCR测试仪，鉴相后没有直流分量输出，请各位高手帮忙看看

lcws***

HeZiXi*** 发表于 2025-12-23 14:17
1.q_current_state保持不变。这个是哪个点位？

我说的是单片机程序

HeZiXi***

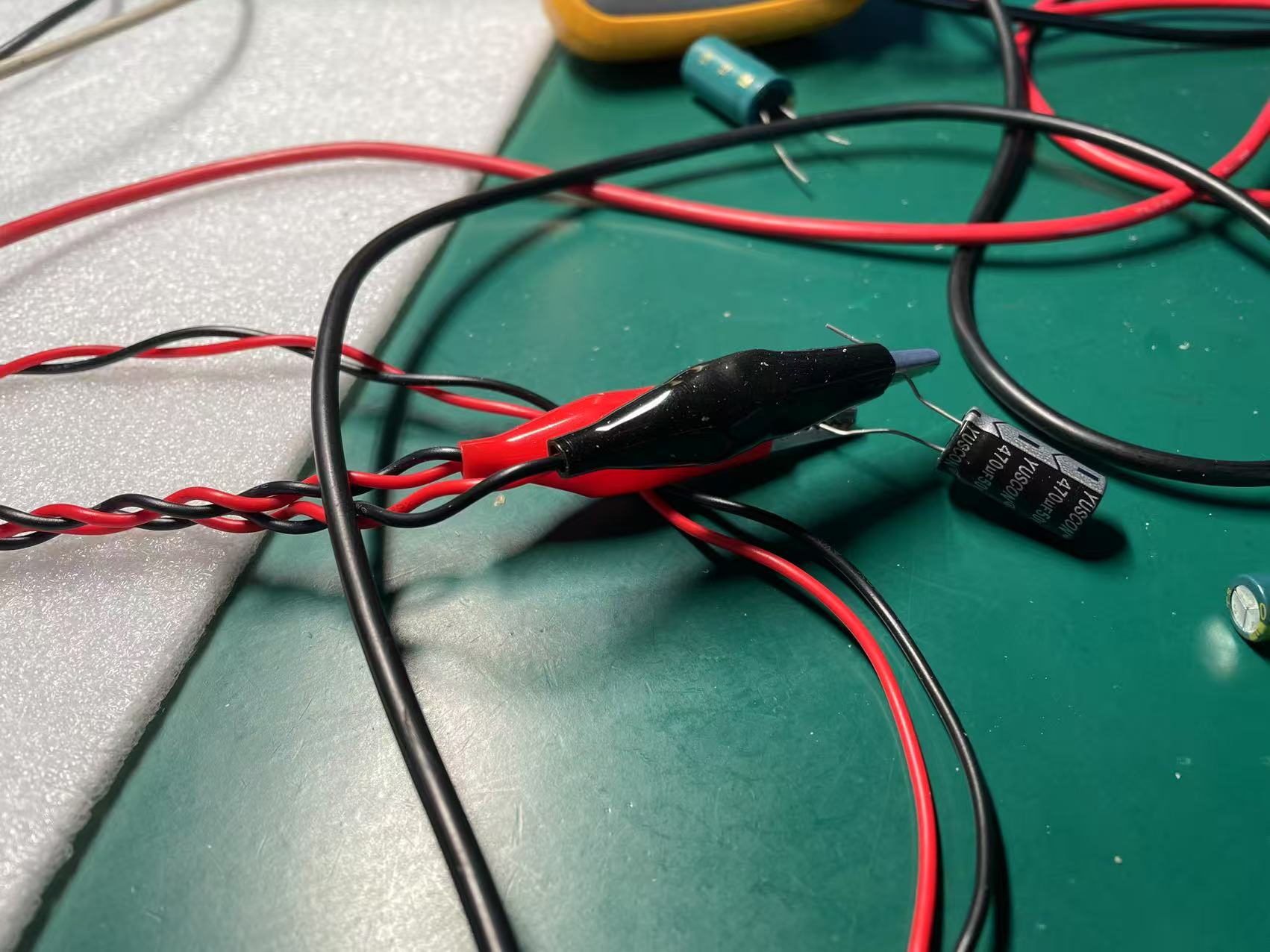

各位高手，帮忙看看，用100UF电容测试，I_SIGE和V_SIGE正弦波形正常，幅度也正常，换了个470UF或者1000UF的电容，I_SIGE正弦波形和幅度正常，V_SIGE正弦波形不正常,不知道是什么问题，烦请各路高手指点看看

HeZiXi***

lcws*** 发表于 2025-12-23 14:34
我说的是单片机程序

lcwswust,可以帮我看一下吗？现在卡在这里，不知道怎么下手，烦请帮忙看看

lcws***

HeZiXi*** 发表于 2025-12-25 17:23
lcwswust,可以帮我看一下吗？现在卡在这里，不知道怎么下手，烦请帮忙看看 ...

加油呀，就差一点点啦。

V_SIGE1基本没信号是吧，逐级排查呀，你看它是从哪来的，前面有没有信号。

HeZiXi***

lcws*** 发表于 2025-12-25 20:36
加油呀，就差一点点啦。

V_SIGE1基本没信号是吧，逐级排查呀，你看它是从哪来的，前面有没有信号。

前面有信号，后面就没有了

lcws***

HeZiXi*** 发表于 2025-12-26 08:15
前面有信号，后面就没有了

那你对比一下，没有信号那个位置（R19下方），分别接100uF与470uF的波形。

电容与R19形成串联分压，容量越大，容抗越小，信号幅度变小是正常的，可通过U4、U5增大输入信号；

或者降低DDS信号频率（方波信号注意同频）。

HeZiXi***

lcws*** 发表于 2025-12-26 08:52
那你对比一下，没有信号那个位置（R19下方），分别接100uF与470uF的波形。

电容与R19形成串联分压，容量 ...

我现在把DDS信号频率降到120HZ，V_SIGE波形测量可以看得到，现在还有一个就是直流分量那里不稳定，一直在跳变，导致ADC_OUT也在一直跳变，读出来的电容量也在一直跳变，我按照你上次说的把_53_S1与_53_S3不控制了，那个ADC_OUT还在跳变，不知道什么问题，烦请高手帮忙看看

lcws***

HeZiXi*** 发表于 2025-12-26 14:43
我现在把DDS信号频率降到120HZ，V_SIGE波形测量可以看得到，现在还有一个就是直流分量那里不稳定，一直在 ...

拍段视频，用示波器测V_SIGE与0度方波，以及ADC_OUT，看看跳变情况。

HeZiXi***

lcws*** 发表于 2025-12-26 14:48
拍段视频，用示波器测V_SIGE与0度方波，以及ADC_OUT，看看跳变情况。

好的，现在上视频，帮忙分析一下，谢谢

lcws***

HeZiXi*** 发表于 2025-12-26 15:31
好的，现在上视频，帮忙分析一下，谢谢

确定_53_S1与_53_S3没有变？
那就有可能是其它引脚在变，比如模拟开关的控制脚，要不就测一下单片机的每个脚，看是否有变化；
程序中可能在切换档位，就像有些万用表的自动档位一样；
你得知道你的程序干了什么；

另外再关注一下供电电压是否有变化，如+2.8V、-2.8V、+5V。
方波信号高电平只有0.5V吗？还是说你用的衰减10倍档位？
